Каталог запасных частей к технике: Zoomlion ZLJ5500V3. GUARAD BOARD D00672305601400000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
8
9
10
11
12
13
13
14
14
14
14
14
14
14
14
15
15
15
15
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28

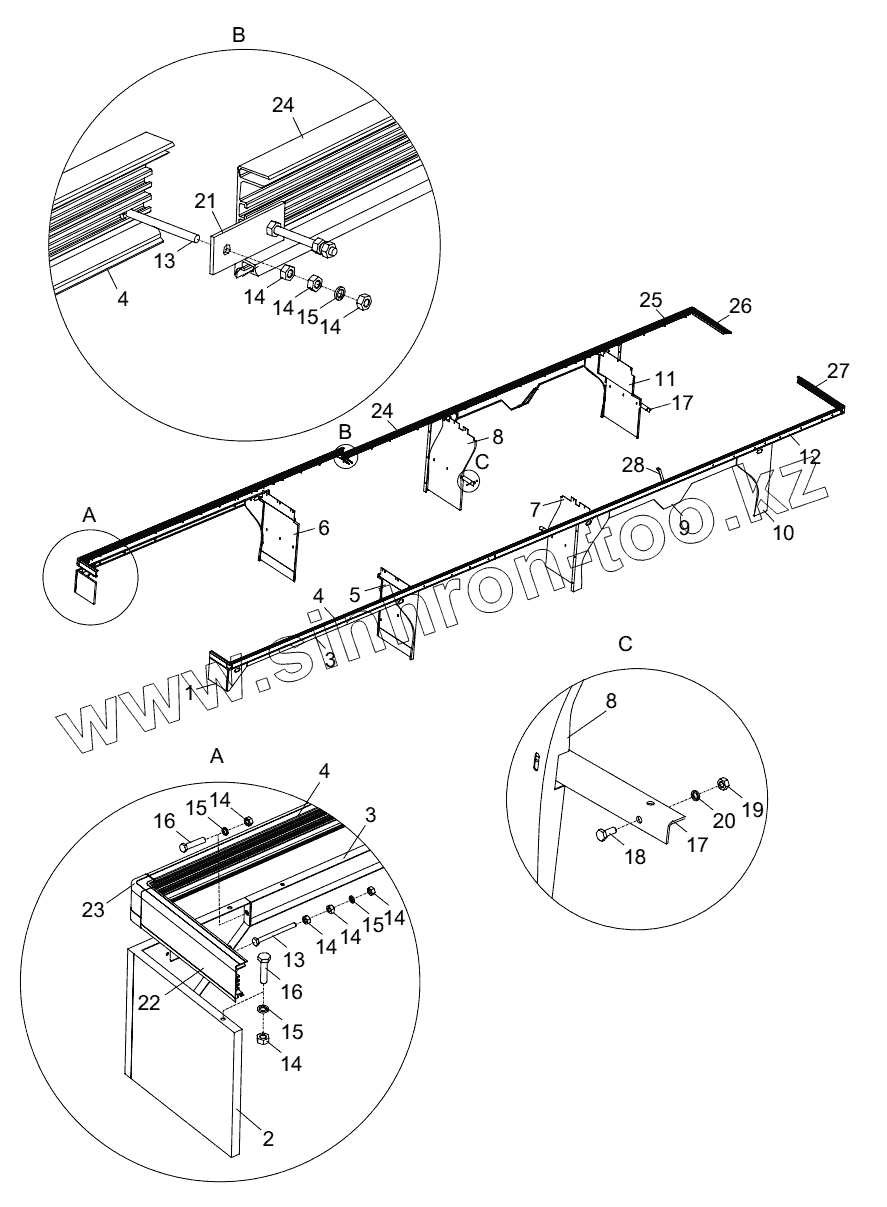

Позиция на иллюстрации Заводской номер детали Название детали
00672305601400000 00672305601400000 Guarad board assy
1 00672305601401010 Plate
2 00672305601401020 Plate
3 00672305601401030 Plate
4 00671555600201110 Trim strip, front
5 00672305601410001 Guard board welded, left
6 00672305601420001 Guard board welded
7 00672305601430001 Guard board welded, left
8 00672305601440001 Guard board welded, right intermediate
9 00672305601401040 Plate
10 00672305601401050 Guard board
11 00672305601450001 Guard board welded
12 00672305601401060 Trim strip, rear
13 1040000283 Bolt
14 1040200111 Nut
15 1040300062 Washer
16 1040000076 Bolt
17 00671505601201130 Bracket
18 1040000267 Bolt
19 1040200192 Nut
20 1040300063 Washer
21 00671605601201110 Cold-rolling plate
22 00671555600201100 Trim strip, head
23 00677205600601111 Angle protector
24 00671505601201081 Trim strip, right rear
25 00672305601401070 Trim strip, rear
26 00672305601401080 Trim strip, tail
27 00672305601401090 Trim strip, tail
28 00672305601401101 Cold-rolling plate
29 Chassis frame assy Chassis frame assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
