Каталог запасных частей к технике: Zoomlion ZLJ5500V3. ENGINE (VALVE MECHANISM) D1000000182_102290Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

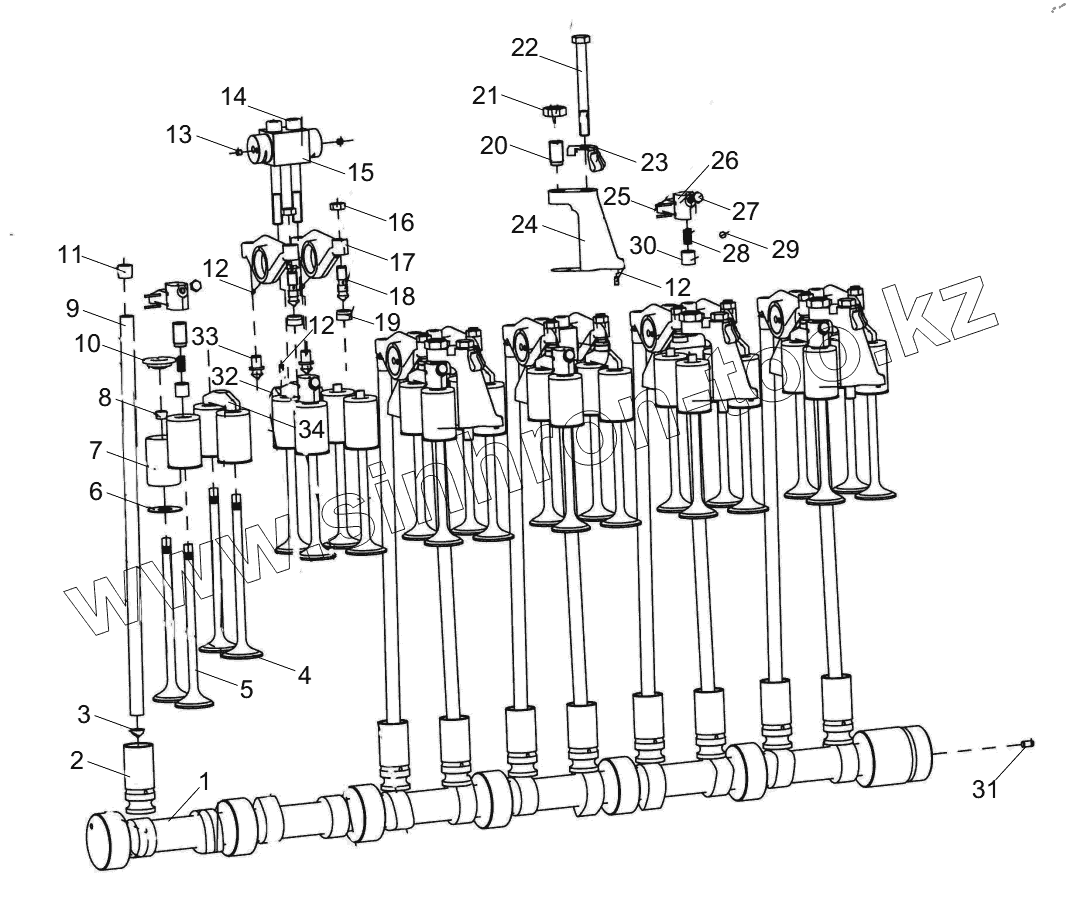

Позиция на иллюстрации Заводской номер детали Название детали
1 1009802344 Cam shaft
2 1009802324 Stud
3 1009802342 Pad
4 1009802322 Exhaust valve 6
5 1009802321 Air intake valve
6 1009802332 Valve spring seat
7 1009802323 Valve spring
8 1009802331 Door lock clamp
9 1009802340 Thrust rod
10 1009802330 Seat
11 1009802341 Upper pad
12 1009802472 Cylindrical pin
13 1009802481 Screw
14 1009802476 Hex bolt
15 1009802339 Rocker arm shaft
16 1009802337 Locknut
17 1009802336 Rocker arm
18 1009802345 Adjusting screw
19 1009802346 Pad
20 1009802327 Evb adjusting screw
21 1009802328 Evb locknut
22 1009802464 Bolt
23 1009802312 Injector cable harness bracket
24 1009802326 Evb bracket
25 1009802343 Cylindrical pin
26 1009802333 Evb valve bridge
27 1009802442 Hex bolt
28 1009802335 Spring
29 1009802441 Steel ball
30 1009802334 Piston
31 1009802462 Cylindrical pin
32 1009802329 Rocker arm bracket
33 1009802338 Ball pin
34 1009802325 Valve shaft
