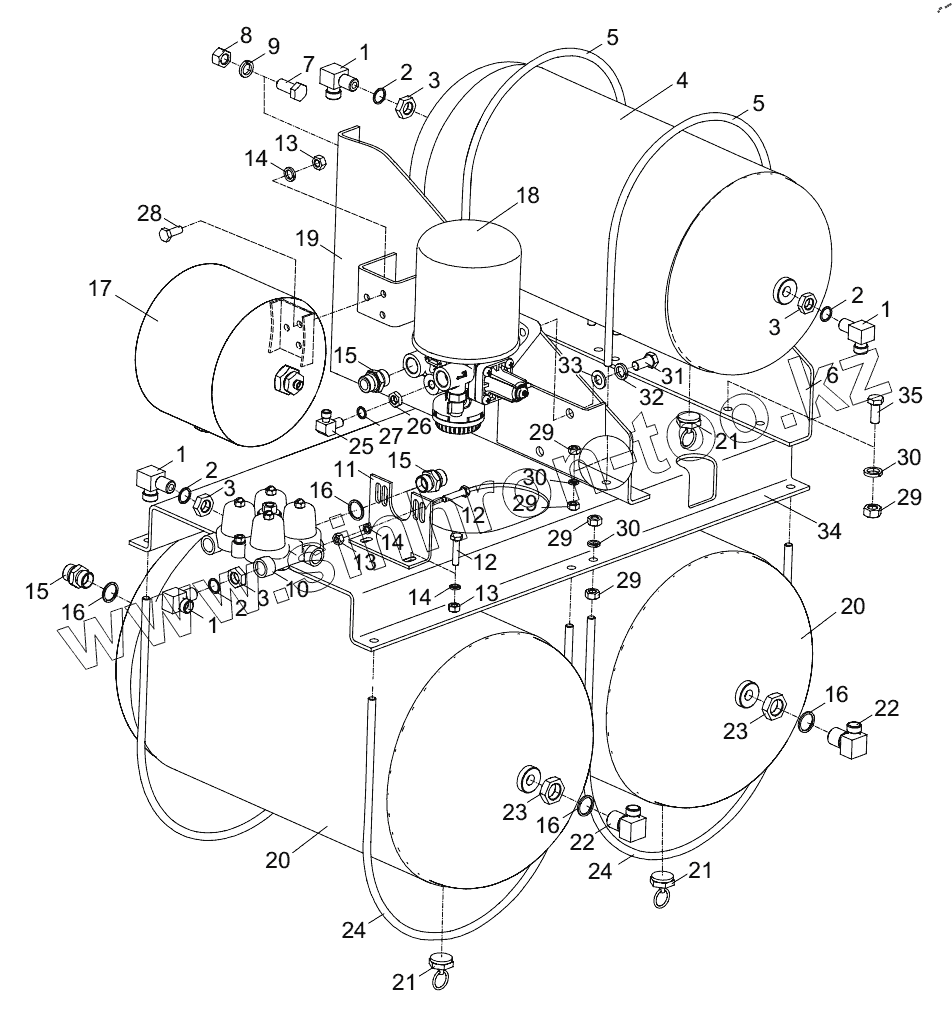

Каталог запасных частей к технике: Zoomlion ZLJ5500V3. AIR RESERVOIR AND VALVE BLOCK INSTALATION D00671563500200000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
12
13
13
13
14
14
14
15
15
15
16
16
16
16
17
18
19
20
20
21
21
21
22
22
23
23
24
24
25
26
27
28
29
29
29
29
29
30
30
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
00671563500200000 00671563500200000 Air reservoir and valve block installation
1 00676603500001020 Elbow union
2 1040300022 Washer
3 1040200157 Nut
4 00676603502820000 Air pressure tank assy,front axle
5 00676603502801010 Clamp
6 00670403500201010 Bracket
7 1040000164 Bolt
8 1040200112 Nut
9 1040300068 Washer
10 1070500003 4-circuit protection valve
11 00671203500201020 Bracket
12 1040000110 Bolt
13 1040200192 Nut
14 1040300063 Washer
15 1140100936 Fitting body 35
16 1040300105 Washer
17 1070600004 Regeneration air pressure tank assy
18 1070600002 Air dryer with pressure regulator
19 00670403500220000 Bracket
20 00670103510210000 Air reservoir assy
21 1070600000 Water drain valve
22 00676603501401010 Straight thread elbow
23 1040200154 Nut
24 00670103510201020 Fastening clamp
25 00676523501001020 Elbow union
26 1040200071 Baffle
27 1040300021 Washer
28 1040000267 Bolt
29 1040200113 Nut
30 1040300067 Washer
31 1040000053 Bolt
32 1040300054 Washer
33 1040300041 Washer
34 00671563500201010 Plate
35 1040000114 Bolt
36 202230005 Loctite glue
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
