Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. TRANSMISSION (UPPER COVER ASSY) D1030300142_101250Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

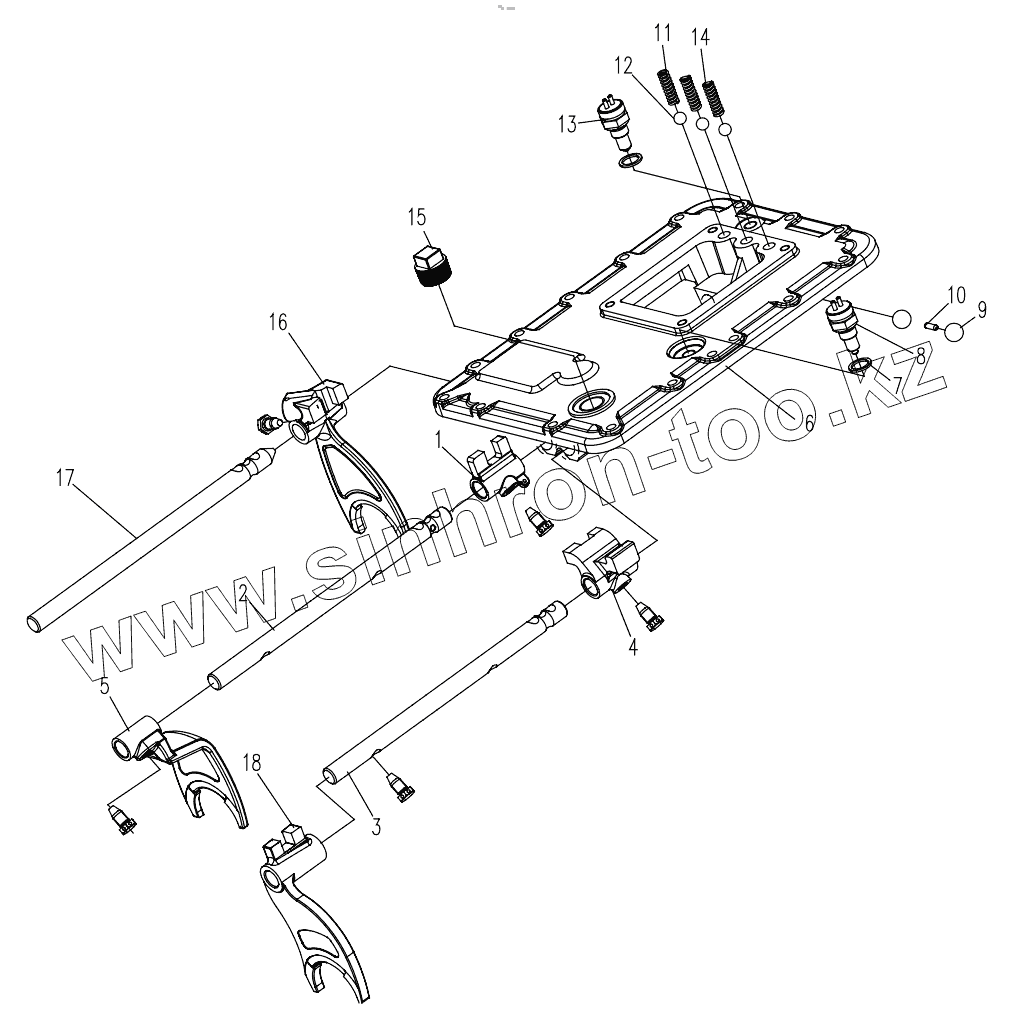

Позиция на иллюстрации	Заводской номер детали		Название детали
1	14658		Guide block of gear 2, 3
2	16133		Fork shaft of gear 1, 2
3	18643		Fork shaft of gear 4, 5
4	14659		Guide block of gear 4, 5
5	16135		Fork of gear 1, 2
6	F99980		Upper cover
7	Q72318T3		Seal ring
8	99012710041-3		Neutral switch
9	1905G100BGB-T308		Steel ball
10	1634		Fork shaft pin
11	F91084		Compression spring
12	127G100BGB-T308		Steel ball
13	79100710068-1		High/low gear switch
14	F96085		Compression spring
15	Q614B10		Square-head plug
16	10JS160-1702053		Low/reverse gear fork assy
17	16132		Low/reverse gear fork shaft
18	16136		Fork of gear 3, 4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
