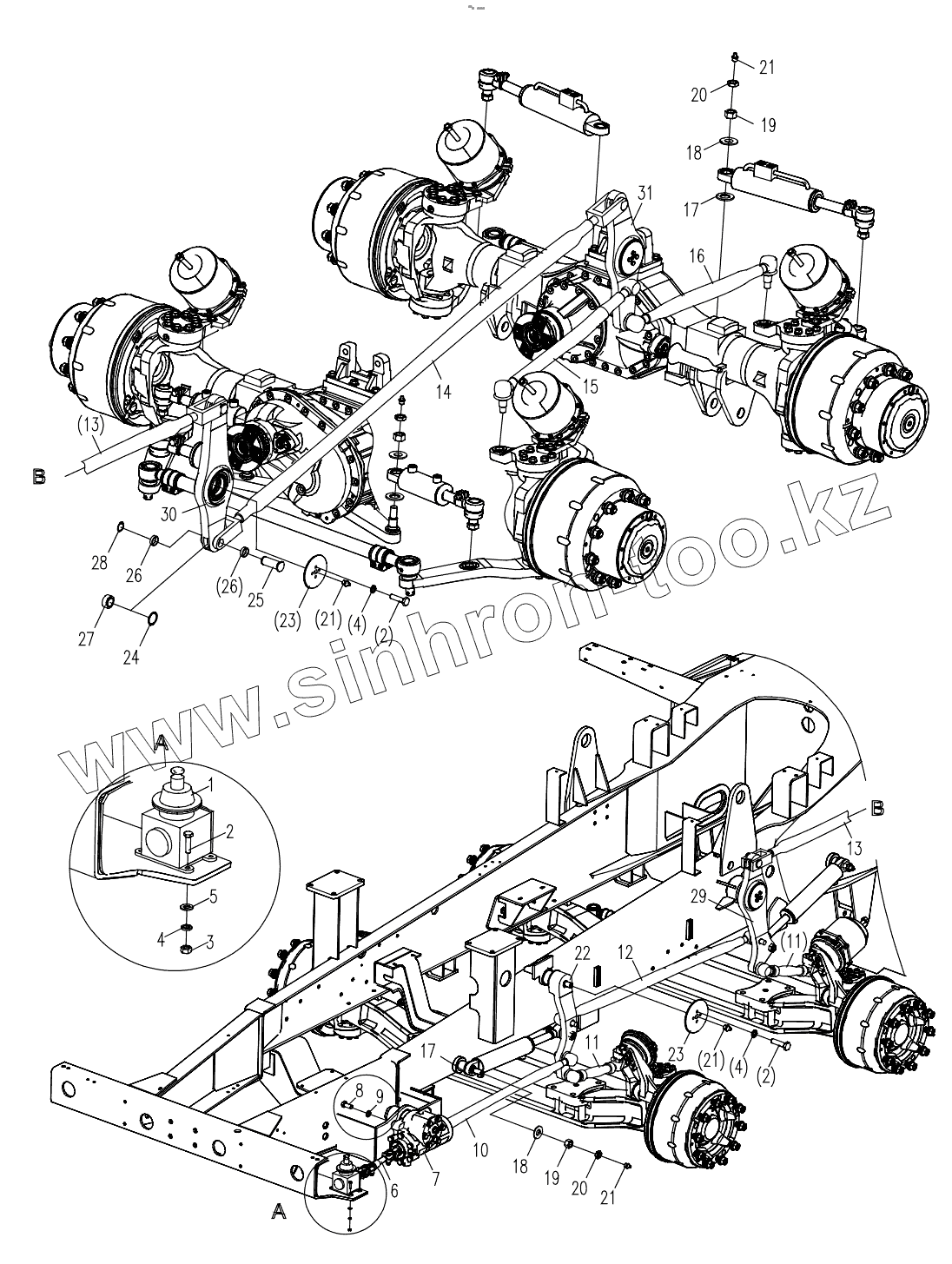

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. STEERING MECHANISM D00672403400200000Y

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

4

5

6

7

8

9

10

11

11

12

13

13

14

15

16

17

17

18

18

19

19

20

20

21

21

21

21

22

23

23

24

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1032300035		Angle drive device
2	1040000018		Bolt
3	1040200192		Nut
4	1040300063		Washer
5	1040300066		Washer
6	1032300001		Steering drive shaft
7	1032300045		Steering gear
8	1040000402		Bolt
9	1040300038		Washer
10	1032300180		Front drag rod assy
11	1032300148		Drag link assy
12	1032300181		Intermediate drag rod assy
13	1032300182		Intermediate drag rod assy
14	1032300183		Rear drag rod assy
15	1032300190		Drag link assy
16	1032300153		Drag link assy
17	00676603400201040		Retainer ring
18	00676603400201030		Washer
19	1040200125		Nut
20	1040200070		Nut
21	1080000002		Oil cup
22	00672403400210000		Rocker arm section 1 assy
23	00677203400201020		Baffle
24	1040300082		Retainer ring
25	00671003400201020		Pin
26	00671003400201030		Spacer sleeve
27	1050000004		Knuckle bearing
28	1040300157		Retainer ring
29	00671553430250000		Rocker arm section 2 assy
30	00671553430260000		Rocker arm section 3 assy
31	00671553430270000		Rocker arm section 4 assy
32	204110014		Lithium-based Grease

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
