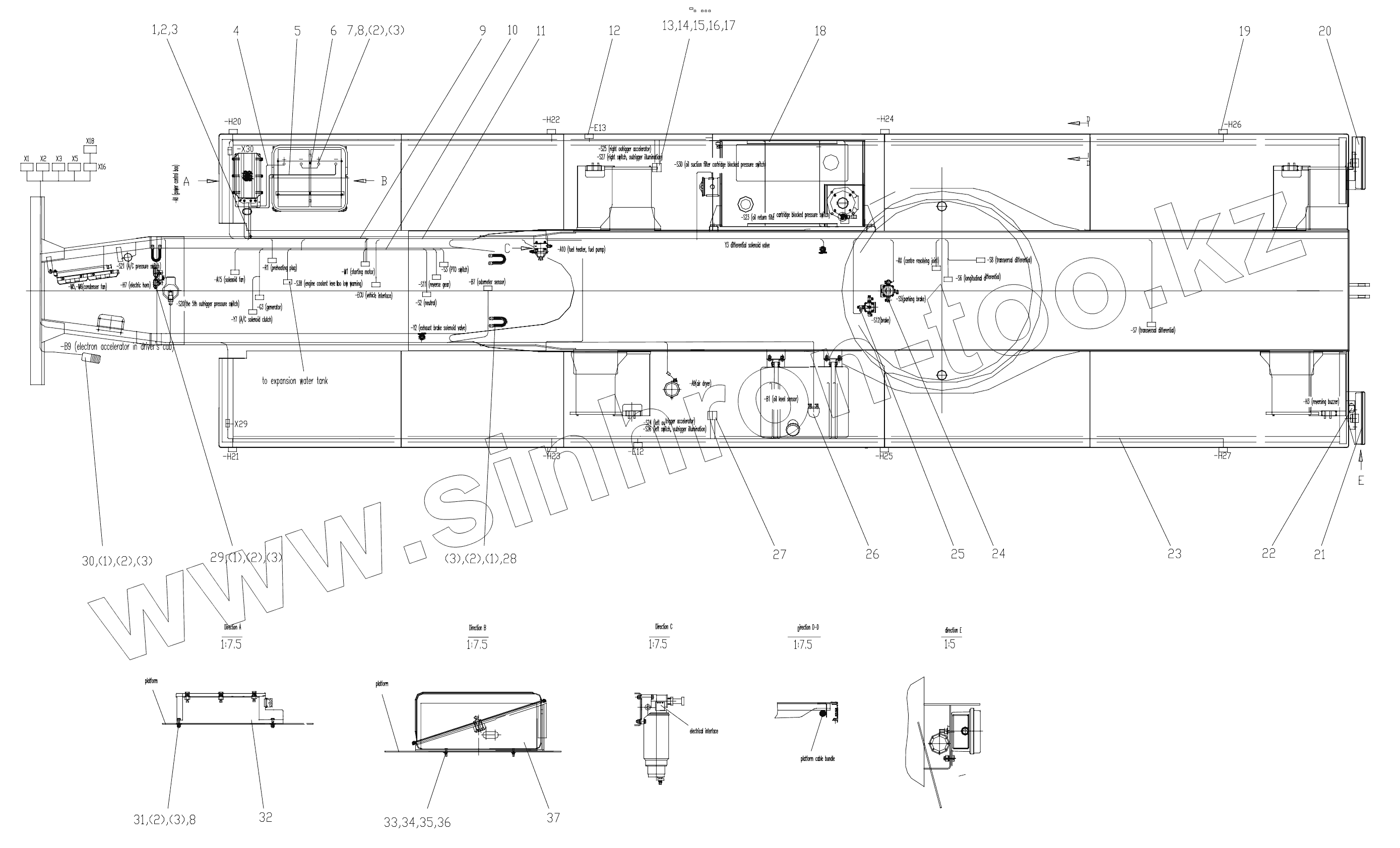

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. ELECTRICAL SYSTEM – CHASSIS FRAME D00672406300000000Y
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1040000288 | Bolt | |
| 2 | 1040300063 | Washer | |
| 3 | 1040300066 | Washer | |
| 4 | 00671556311200000 | Connecting wire from battery to battery relay | |
| 5 | 00671556311800000 | Battery negative pole ground wire | |
| 6 | 00670406300400000 | Battery series wire | |
| 7 | 1040000018 | Bolt | |
| 8 | 1040200192 | Nut | |
| 9 | 00671556311400000 | Connecting wire from battery master switch to starting motor | |
| 10 | 00672406300400000 | Engine cable bundle | |
| 11 | 00672406300200001 | Chassis frame cable bundle | |
| 12 | 1020404102 | LED working light | |
| 13 | 1020519559 | Outrigger switch box assy | |
| 14 | 1040100047 | Screw | |
| 15 | 1040300045 | Washer | |
| 16 | 1040300044 | Washer | |
| 17 | 1040200100 | Nut | |
| 18 | 00672406300800001 | Right platform cable bundle | |
| 19 | 1020404105 | Side marking light | |
| 20 | 1020400416 | Rear combination signals with 7 functions, R | |
| 21 | 1020400414 | Rear combination signals with 7 functions, (L) | |
| 22 | 1020400093 | Buzzer | |
| 23 | 00672406300600001 | Left platform cable bundle | |
| 24 | 1020500009 | Warning lamp switch | |
| 25 | 1020500046 | Brake lamp switch | |
| 26 | 1021400016 | Fuel sensor | |
| 27 | 1020519558 | Outrigger switch box assy | |
| 28 | 00671556302000000 | Ground wire | |
| 29 | 1020403043 | Electric horn | |
| 30 | 1031700064 | Electronic accelerator pedal assembly | |
| 31 | 1040000110 | Bolt | |
| 32 | 1020903081 | Power control box | |
| 33 | 1040000075 | Bolt | |
| 34 | 1040200111 | Nut | |
| 35 | 1040300062 | Washer | |
| 36 | 1040300051 | Washer | |
| 37 | 1020900023 | Battery bracket assy | |
| 38 | 00671636300001010 | Bracket | |
| 39 | 1021400257 | Odometer sensor concave type | |
| 40 | 1990200007 | Nylon strap | |
| 41 | 1990200005 | Nylon strap | |
| 42 | 1029901880 | Wire clamp | |
| 43 | 1040000519 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
