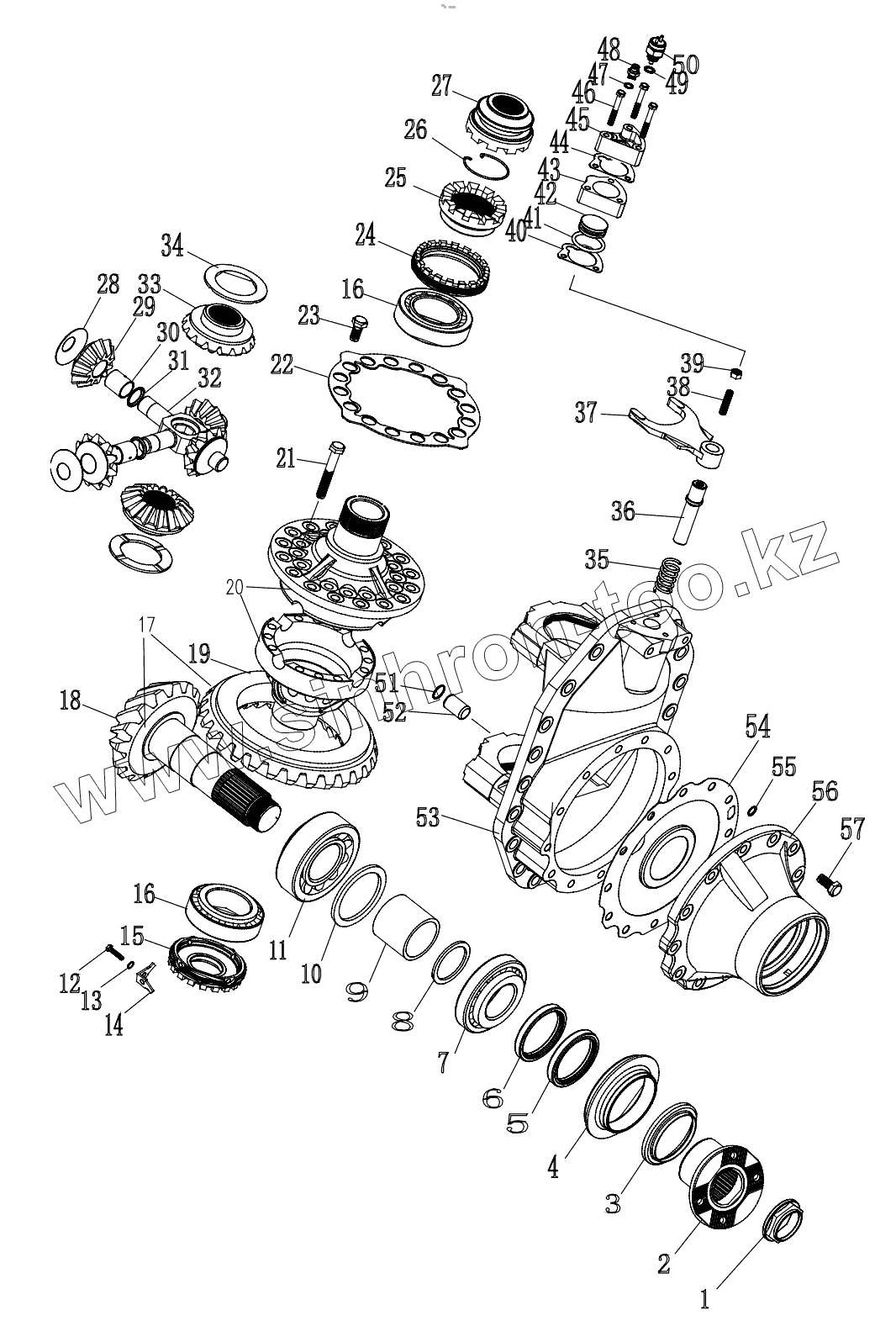

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. DRIVE AXLE STEERED (MAIN REDUCER) D1030100873_100003Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B2402079D | Hexagon nut | |
| 2 | B2402078A-D | Drive flange | |
| 3 | B2402077D | Dust cover | |
| 4 | B2402076-D | Oil seal seat | |
| 5 | B2402050D | Oil seal | |
| 6 | B2402030D | Oil seal | |
| 7 | GB/T297-94 | Conical roller bearing | |
| 8 | B2402074D | Spacing ring | |
| 9 | B2402073D | Spacer sleeve | |
| 10 | B2402072D | Oil retainer | |
| 11 | GB/T297-94 | Conical roller bearing | |
| 12 | GB5783-86 | Bolt | |
| 13 | GB862.2-87 | Elastic washer with external teeth | |
| 14 | A2302107 | Screw ring lock plate | |
| 15 | B2402100D | Right screw ring assy | |
| 16 | GB/T297-94 | Conical roller bearing | |
| 17 | B2402075DG | Main driving/driven gear assy | |
| 17 | B2402086DG | Main driving/driven gear assy | |
| 18 | B2402075DG | Main driving/driven gear assy | |
| 19 | B2402086DG | Main driving/driven gear assy | |
| 20 | B2402084D | Differential housing | |
| 20 | B2402095D | Differential housing | |
| 21 | B2402097D | Bolt | |
| 22 | B2402085D | Lock plate | |
| 23 | B2402096D | Bolt | |
| 24 | B2402083D | Left screw ring | |
| 25 | B2402081D | Differential lock clutch | |
| 26 | B2402082D | Spring washer | |
| 27 | B2402112D | Differential lock clutch | |
| 28 | B2402088D | Spherical washer | |
| 29 | B2402091D | Planetary gear | |
| 30 | B2402089D | Bushing | |
| 31 | B2402094D | Washer | |
| 32 | B2402087D | Cross shaft | |
| 33 | B2402093D | Axle shaft gear | |
| 34 | B2402092D | Thrust washer | |
| 35 | A2302113 | Fork spring | |
| 36 | A2302112 | Fork shaft | |
| 37 | B2402111D | Fork | |
| 38 | GB/T73-1985 | Screw | |
| 39 | GB6170-86 | Nut | |
| 40 | A2300136 | Control cylinder shim | |
| 41 | GB1235-76 | O-ring 32x3.5 | |
| 42 | A2306019 | Control cylinder piston | |
| 43 | A2306021 | Control cylinder | |
| 44 | A2306018 | Control cylinder shim | |
| 45 | A2504087 | Cover | |
| 46 | GB/T5782-2000 | Bolt | |
| 47 | A2306015 | Washer | |
| 48 | 2306016 | Straight-through pipe fitting | |
| 49 | A2300149 | Washer | |
| 50 | A2300160 | Indicator switch | |
| 51 | GB895.2-86 | Retainer ring | |
| 52 | A2302108 | Positioning pin | |
| 53 | B2402010D | Differential supporting assy of rear axle | |
| 54 | B2402113D | Shim | |
| 55 | A2302114 | Seal washer | |
| 56 | B2402071D | Bearing seat | |
| 57 | GB/T5786-2000 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
