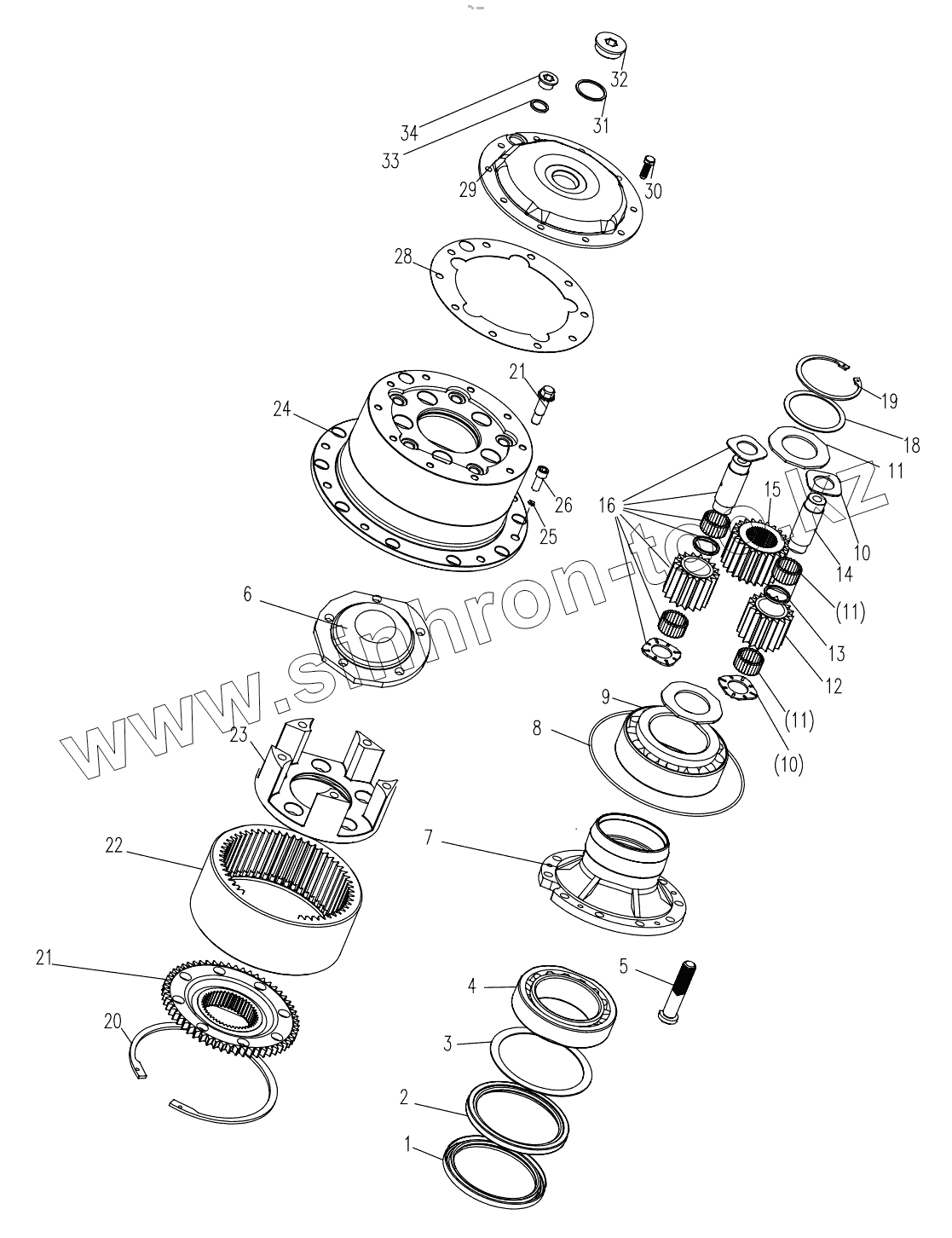

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. DRIVE AXLE STEERED (HUB REDUCER) D1030100873_100003Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

11

12

13

14

15

16

18

19

20

21

21

22

23

24

25

26

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	A2406040		Oil seal
2	2305020G		Oil seal
3	A2406032		Cover plate
4	A2406100		Conical roller bearing
5	A2305112		Wheel tightening bolt
6	A2305024		Thrust washer
7	2305051G		Wheel hub
8	A2406033		O-ring
9	A2406090		Conical roller bearing
10	A2305018B		Thrust shim
11	GB309-84		Needle
12	B2305013A		Planetary gear
13	A2305014		Intermediate spacing ring
14	B2305019B		Planetary gear shaft
15	B2305022A2		Sun gear
16	B2305010A-1		Planetary gear assembly
17	A2406011		Thrust shim
18	A2305023		Adjusting shim
19	A2305029		Clamping ring
20	A2305043B		Clamping ring
21	2305042T		Gear ring tray
22	B2305041A		Gear ring
23	B2305011B		Holder
24	2305012G		Frame
25	A2305115		Serrated washer
26	A2305116		Bolt
27	A2305031		Bolt with matching ring
28	A2305035A		Paper gasket
29	A2305021A		End cover
30	GB5783-2000		Bolt
31	A2305026		Seal ring
32	A2305027		Plug
33	A2305016		Seal ring
34	A2305017A		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
