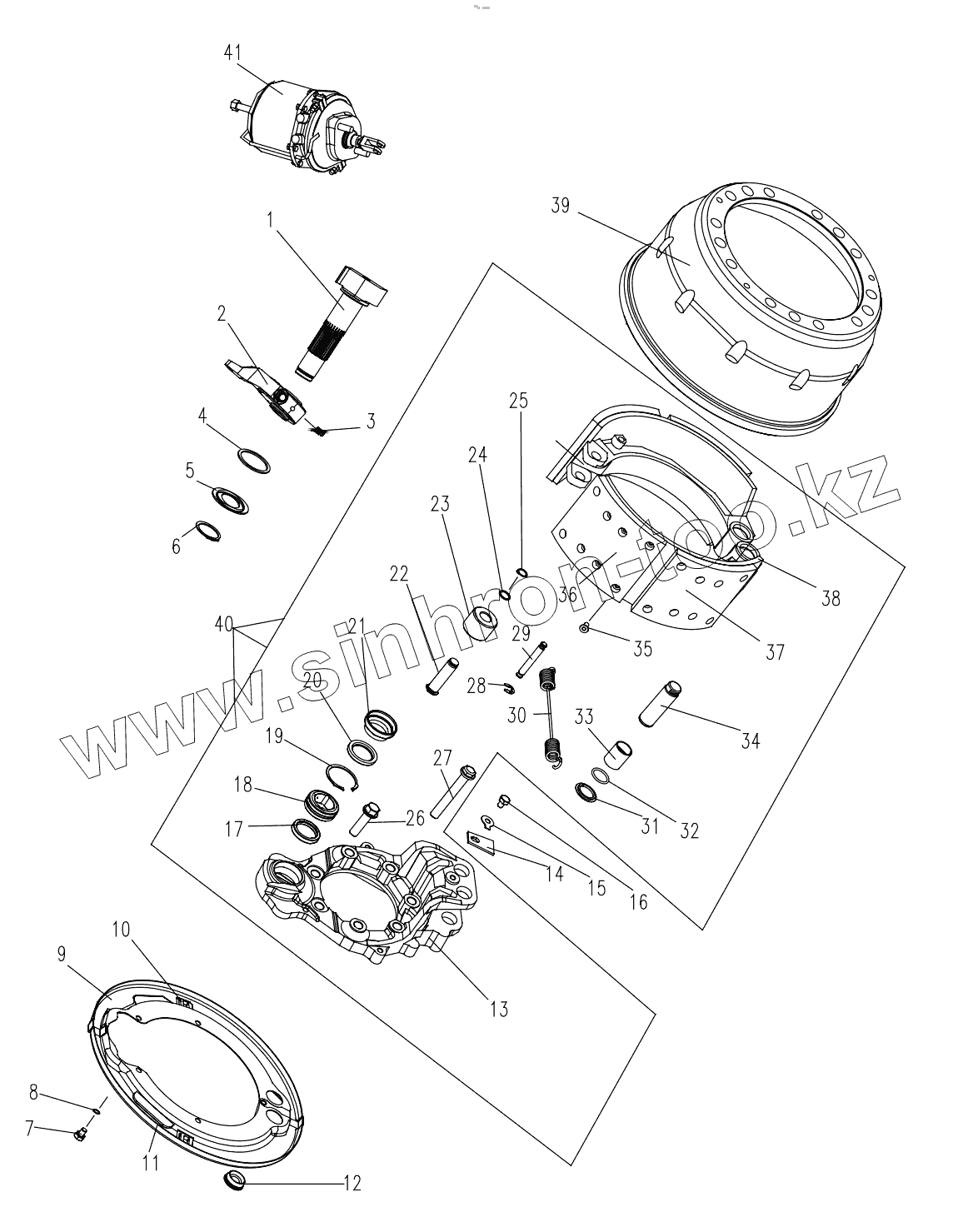

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. DRIVE AXLE STEERED (BRAKE) D1030100873_100003Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501152G | Brake cam shaft | |
| 1 | 3501013G | Brake cam shaft | |
| 2 | 3501170GZ | Adjusting arm | |
| 2 | 3501130GZ | Adjusting arm | |
| 3 | JB/T7940.1-1995 | Oil cup | |
| 4 | 3501015 | Compensating washer | |
| 5 | 3501016 | Washer | |
| 6 | GB/T894.1-1986 | Retainer ring | |
| 7 | 3501023 | Bolt | |
| 8 | GB/T93-1987 | Washer 10 GB/T93-1987 | |
| 9 | 3501032 | Brake holding plate | |
| 10 | 3501021 | Plug | |
| 11 | 3501154 | Brake holding plate | |
| 12 | 3501027 | Plug | |
| 13 | 3501017G | Brake holder | |
| 14 | 3501024 | Lock plate | |
| 15 | 3501025 | Lock washer | |
| 16 | 3501023 | Bolt | |
| 17 | 3501080 | Oil seal assy | |
| 18 | 3502130 | Knuckle bearing | |
| 19 | 3502032 | Retainer ring | |
| 20 | 3501110 | Oil seal assy | |
| 21 | 3502031 | Oil seal seat | |
| 22 | 3501046 | Pin | |
| 23 | 3501050A | Roller assy | |
| 24 | 3501045 | Washer | |
| 25 | GB/T894.1-1986 | Retainer ring | |
| 26 | 3501029 | Bolt | |
| 27 | 3501031G | Bolt | |
| 28 | GB/T894.1-1986 | Retainer ring | |
| 29 | 3501042 | Supporting pin | |
| 30 | 3501026 | Return spring of brake shoe | |
| 31 | 3501043 | Retainer ring | |
| 32 | HG4-333-66 | O-ring | |
| 33 | 3501044B | Bush | |
| 34 | 3501028 | Supporting pin | |
| 35 | 3501047 | Hollow rivet | |
| 36 | 3502041C-W | Brake friction lining | |
| 37 | 3502041C-W | Brake friction lining | |
| 38 | 3502060C | Brake shoe seat | |
| 39 | 3501018G | Brake drum | |
| 40 | 3501G-W | Brake assy | |
| 41 | QFG-20C2-11Z | 24 Energy storage spring brake chamber | |
| 41 | QFG-20C2-11Y | 24 Energy storage spring brake chamber |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
