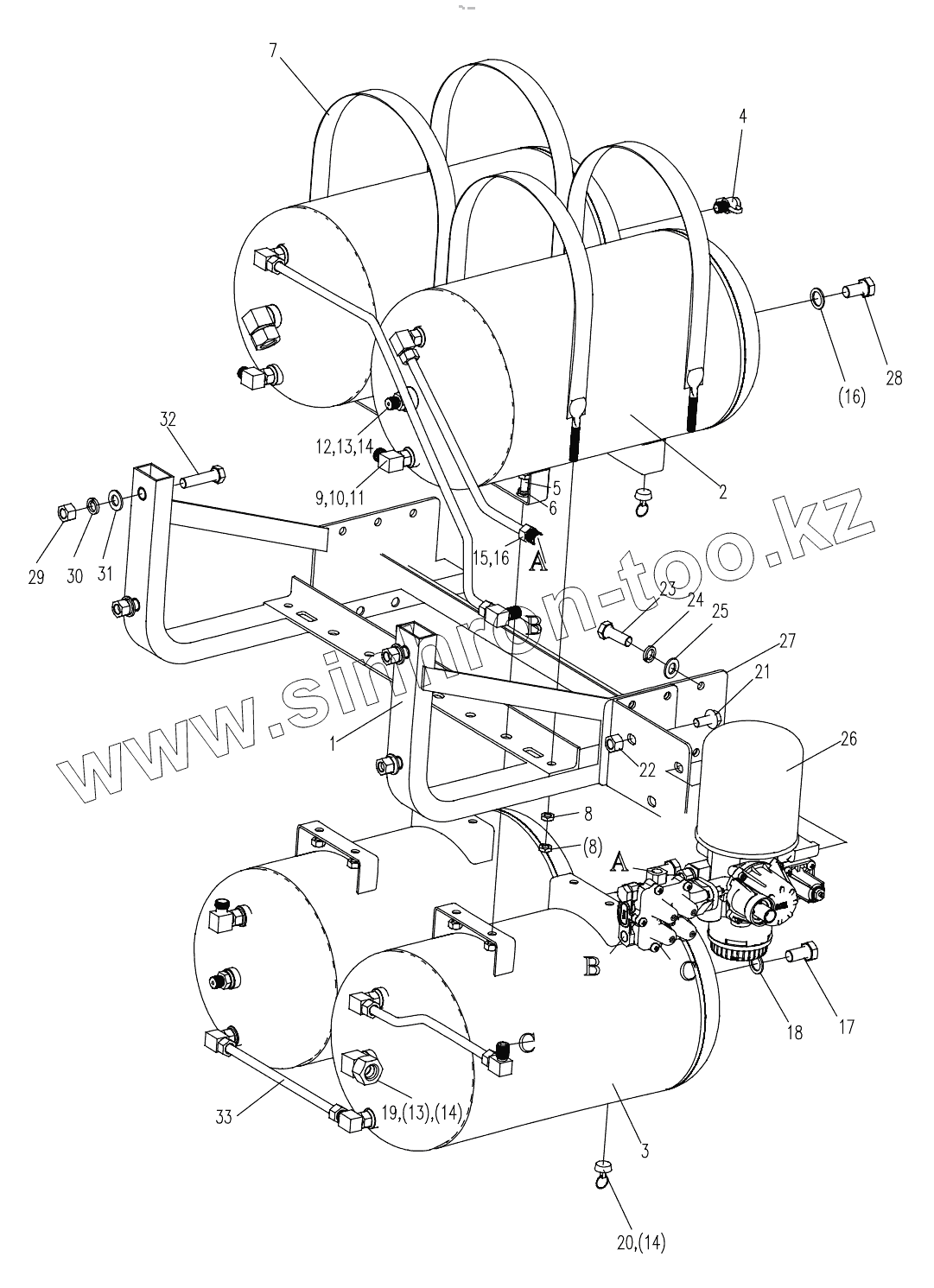

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3. AIR RESERVOIR AND VALVE BLOCK ASSY. D00672403501000001Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

14

14

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1079900209		Air handling unit
2	00671233510210000		Air reservoir bracket assy
3	00671233510220000		Air reservoir assy
4	00671233510240000		Air reservoir assy
5	1079900207		Charging fitting
6	1040000114		Bolt
7	1040300067		Washer
8	00671233510230000		Fastening belt
9	1040200105		Nut
10	00676603500001020		Elbow union
11	1040200157		Nut
12	1081001295		Combination washer
13	00676603501401010		Straight thread elbow
14	1040200154		Nut
15	1081001294		Combination washer
16	1140101274		Plug
17	1040300105		Washer
18	1140100925		Fitting body
19	1040300022		Washer
20	00676603500601020		Union elbow
21	1070600000		Water drain valve
22	1040300054		Washer
23	1040300041		Washer
24	1040000108		Bolt
25	1040200293		Nut m14-8
26	1040300068		Washer
27	1040300055		Washer
28	1040001269		Болт M14x60-8.8
29	1140101275		Plug
30	00671233510201020		Nylon pressure tube assy
31	202230005		Loctite glue

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
