Каталог запасных частей к технике: Zoomlion ZE205E. Work Equipment Piping

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

2

3

4

5

5

6

7

8

9

10

11

11

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

14

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

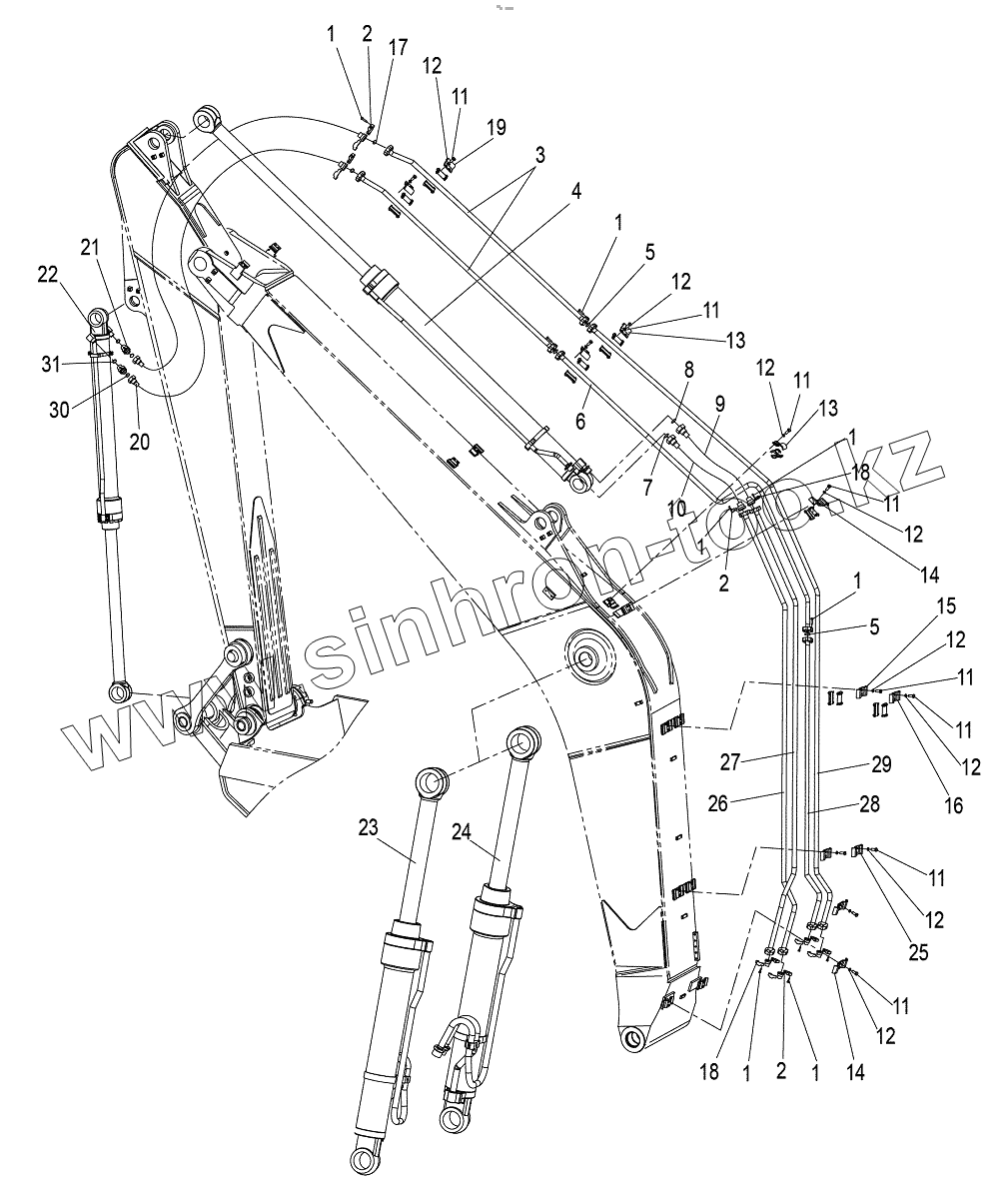

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040100851		Bolt
2	1140103709		Flange
3	003001025A0200000		Tube
4	1010200415		Arm Cylinder
5	1081001519		O-Ring
6	003001025A0400000		Tube
7	1081001520		O-Ring
8	1081001521		O-Ring
9	1140211286		Hose
10	1140211295		Hose
11	1040000490		Болт M12x30-10.9
12	1040300599		Washer
13	003001025A0600000		Clip
14	003001014A0241010		Clip
15	003001025A0800000		Clip
16	003001025A1000000		Clip
17	1081001588		O-Ring
18	1140103711		Two-Piece Flange
19	003001014A0221010		Clip
20	1140211298		Hose
21	1140103736		Nipple
22	1010200416		Bucket Cylinder
23	1010200417		Boom Cylinder
24	1010200418		Boom Cylinder
25	003001014A0271010		Clip
26	003001025A2200000		Tube
27	003001025A2400000		Tube
28	003001025A2600000		Tube
29	003001025A2800000		Tube
30	1081001722		O-Ring
31	1081001897		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
