Каталог запасных частей к технике: Zoomlion ZE205E. Turning Joint Oil Circuit

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

5

6

6

6

6

7

8

9

10

10

11

12

12

13

13

13

13

14

15

16

17

18

19

20

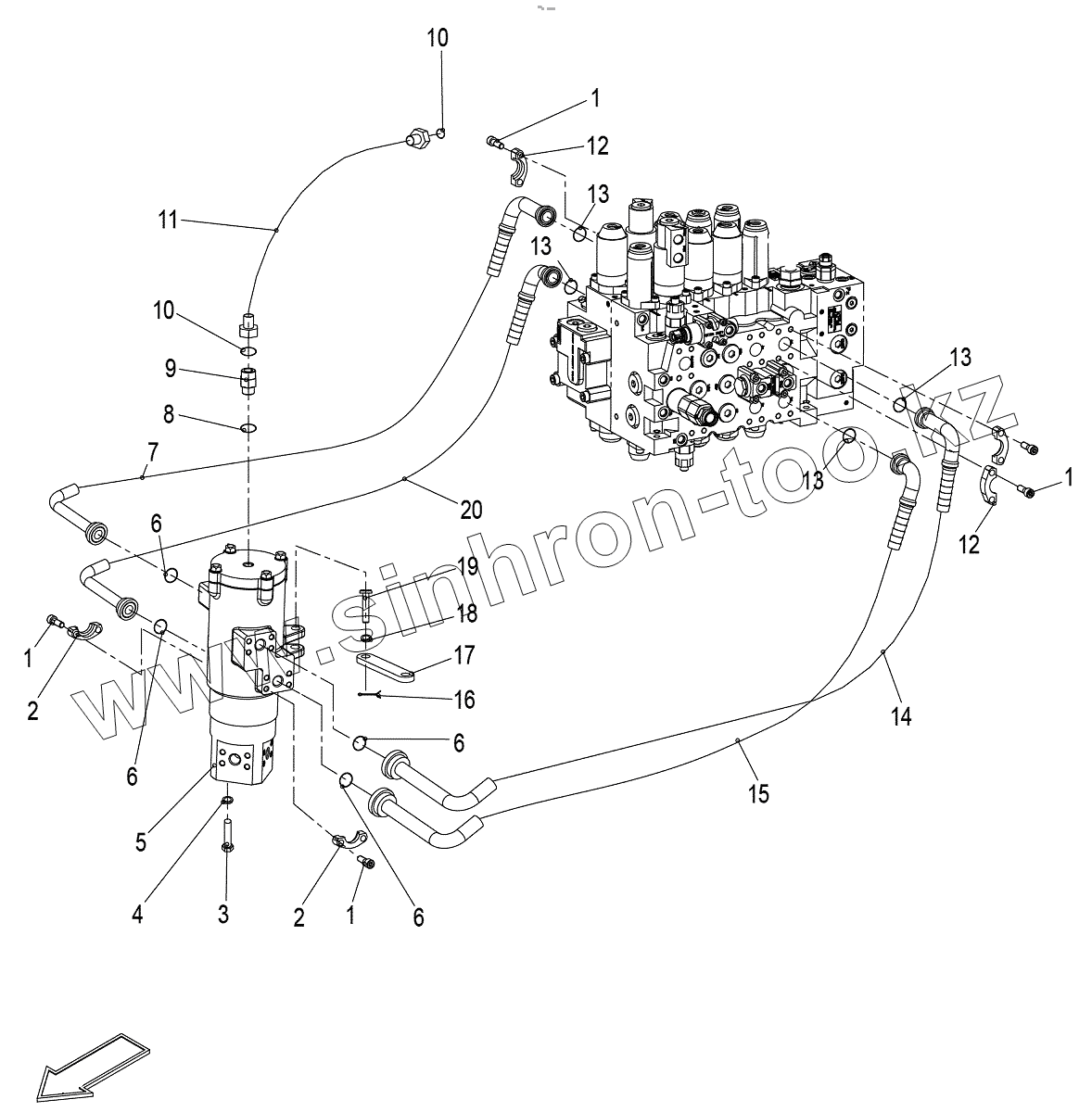

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1040100850		Bolt
2	1140103709		Flange
3	1040000069		Bolt
4	1040300054		Washer
5	1011200024		Swivel Joint
6	1081001588		O-Ring
7	1140211263		Hose
8	1081001514		O-Ring
9	003001024A0601010		Nipple
10	1081001728		O-Ring
11	1140211262		Hose
12	1140103711		Two-Piece Flange
13	1081001589		O-Ring
14	1140211268		Hose
15	1140211474		Hose
16	1040500068		Pin
17	003001024A0401010		Link,
18	1040300601		Washer
19	1040500536		Pin
20	1140211265		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
