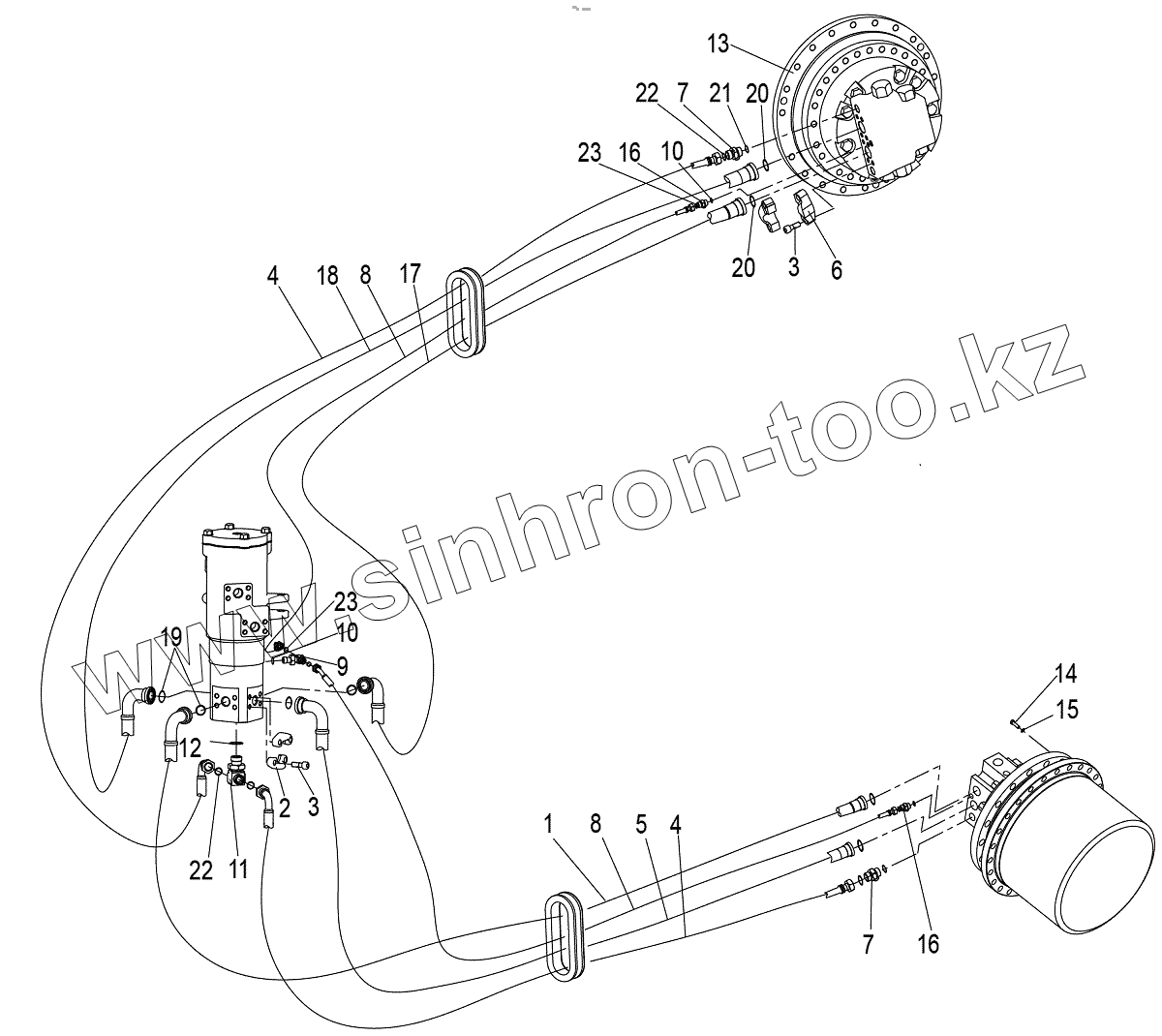

Каталог запасных частей к технике: Zoomlion ZE205E. Travel Piping
1
2
3
3
4
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1140211299 | Hose | |
| 2 | 1140103709 | Flange | |
| 3 | 1040100850 | Bolt | |
| 4 | 1140211300 | Hose | |
| 5 | 1140211301 | Hose | |
| 6 | 1140103711 | Two-Piece Flange | |
| 7 | 1140103718 | Nipple | |
| 8 | 1140211302 | Hose | |
| 9 | 003001029A0200000 | Nipple | |
| 10 | 1081001512 | O-Ring | |
| 11 | 003001029A0400000 | Nipple | |
| 12 | 1081001514 | O-Ring | |
| 13 | 1010100266 | Travel Motor | |
| 14 | 1040001379 | Bolt | |
| 15 | 003001029A0001010 | Washer | |
| 16 | 1140103739 | Connector | |
| 17 | 1140211303 | Hose | |
| 18 | 1140211304 | Hose | |
| 19 | 1081001588 | O-Ring | |
| 20 | 1081001589 | O-Ring | |
| 21 | 1081001743 | O-Ring | |
| 22 | 1140213813 | O-Ring | |
| 23 | 1081001716 | O-Ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
