Каталог запасных частей к технике: Zoomlion ZE205E. Radiator

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

4

4

4

4

5

6

7

7

8

9

10

11

12

12

12

12

13

13

14

15

16

17

18

19

19

20

21

22

22

23

24

25

26

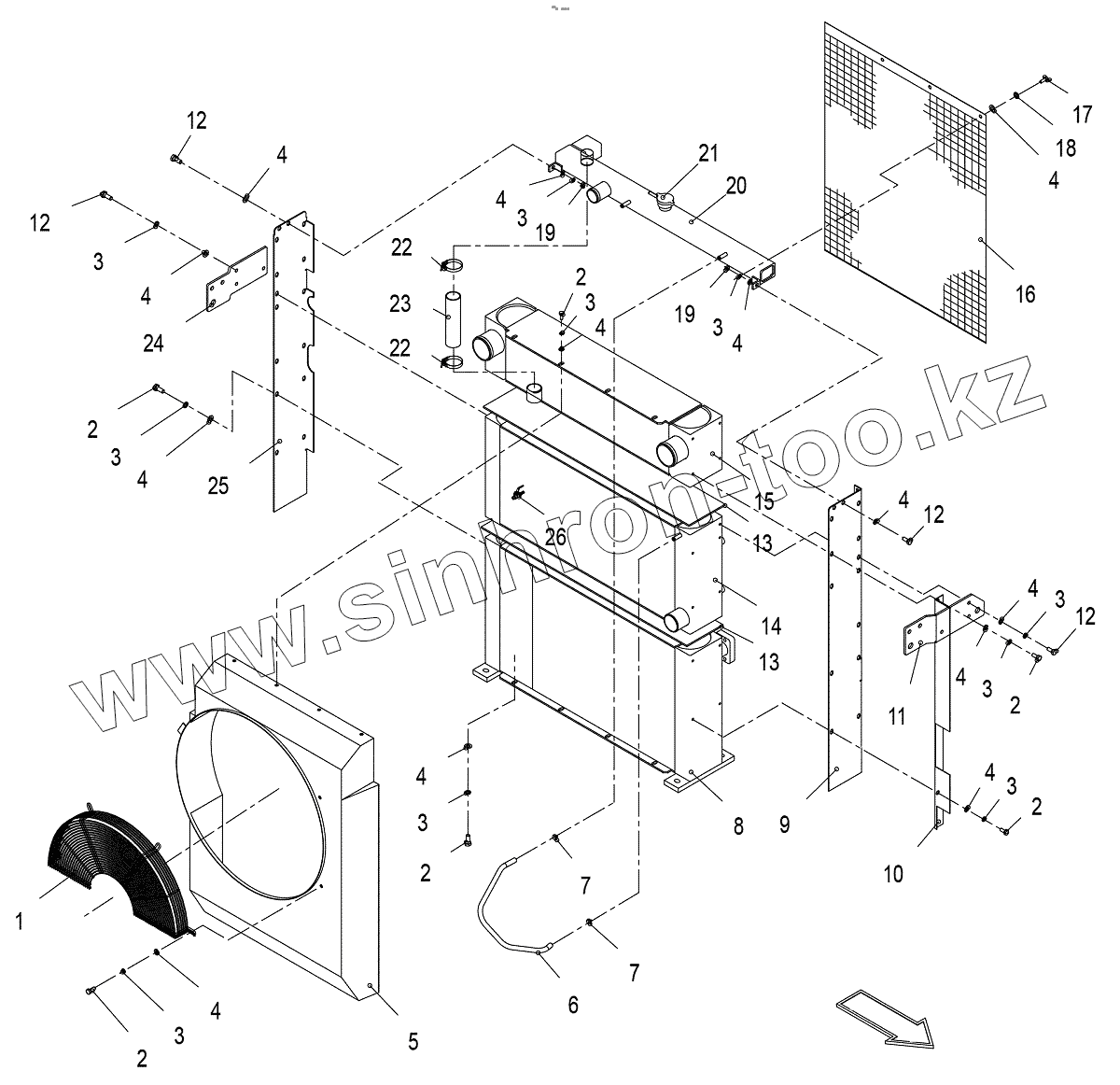

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1029804311		Protecting Net
2	1040000267		Bolt
3	1040300063		Washer
4	1040300748		Washer
5	1029804288		Shroud Assy
6	1001410203		Hose
7	1990200674		Clamp
8	1029804285		Oil Radiator
9	1029804281		Steel Seat
10	1029804284		Steel Seat
11	1029804283		Steel Seat
12	1040000288		Bolt
13	1039800581		Seal Strip
14	1029804286		Water Radiator
15	1029804287		Air Radiator
16	1029804289		Net Wire
17	1021000080		Bolt
18	1040300062		Washer
19	1040200192		Nut
20	1029804290		Water Box
21	1029804310		Pressure Cap
22	1990200668		Hose Clamp
23	1029902258		Hose
24	1029804282		Steel Seat
25	1029804280		Steel Seat
26	1039800582		Ball Valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
