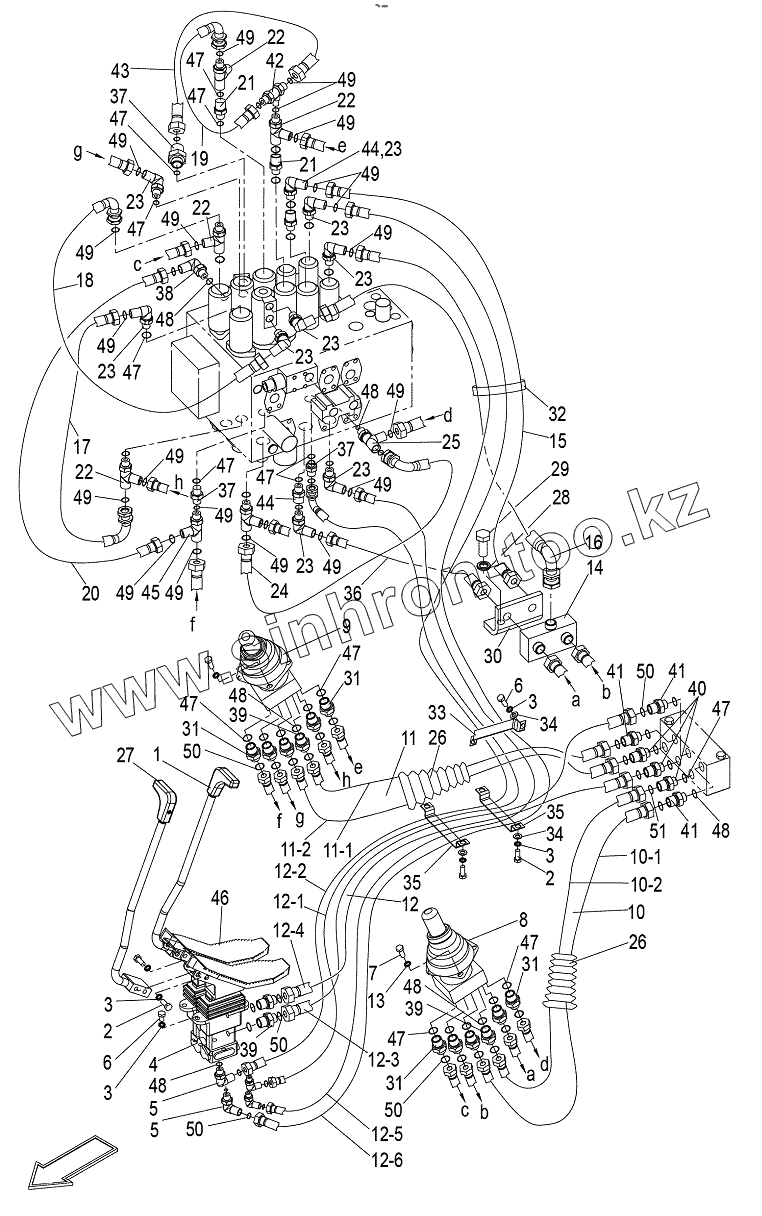

Каталог запасных частей к технике: Zoomlion ZE205E. Pilot Oil Lines

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
23
23
23
23
23
23
23
23
24
25
26
26
27
28
29
30
31
31
31
31
32
33
34
34
35
35
36
37
37
37
38
39
39
39
40
41
41
41
42
43
44
44
45
46
47
47
47
47
47
47
47
47
47
47
47
47
48
48
48
48
48
48
49
49
49
49
49
49
49
49
49
49
49
49
49
49
49
49
49
49
50
50
50
50
50
51
10-1
10-2
11-1
11-2
12-1
12-2
12-3
12-4
12-5
12-6
Позиция на иллюстрации Заводской номер детали Название детали
1 003004026A0800000 Joy Stick
2 1040000116 Bolt
3 1040300067 Washer
4 1010301951 Left Pilot Handle
5 1140103994 Nipple
6 1040000114 Bolt
7 1040000107 Bolt
8 1010303262 Left Pilot
9 1010303263 Right Pilot
10 003004026A0200000 Hose Assy
11 003004026A0400000 Hose Assy
12 003004026A0600000 Hose Assy
13 1040300062 Washer
14 1010301954 Washer
15 1140211475 Hose
16 1140211476 Hose
17 1140211477 Hose
18 1140211478 Hose
19 1140211479 Hose
20 1140211480 Hose
21 1010301955 Vavle
22 1140103752 Nipple
23 1140103753 Nipple
24 1140211481 Hose
25 1140103754 Nipple
26 003004026A0001020 Bushing
27 003004026A1000000 Joy Stick
28 1040300054 Washer
29 1040300069 Bolt
30 003004026A0001010 Bracket
31 1140103755 Nipple
32 1990200711 Nilon Band
33 003004026A1400000 Plate
34 1040300061 Washer
35 003004026A1200000 Plate
36 1140211482 Hose
37 1140103757 Nipple
38 1140103708 Connector
39 1140103758 Nipple
40 1140103759 Nipple
41 1140103760 Nipple
42 1140103761 Nipple
43 1140211484 Hose
44 1010302010 Valve
45 1140103932 Nipple
46 1031700175 Pedal
47 1081001508 O-Ring
48 1081001512 O-Ring
49 1081001716 O-Ring
50 1081001720 O-Ring
51 1081001724 O-Ring
10-1 1140211485 Hose
10-2 1140211486 Hose
10-3 1140211487 Hose
10-4 1140211488 Hose
10-5 1140211489 Hose
11-1 1140211486 Hose
11-2 1140211485 Hose
11-3 1140211492 Hose
11-4 1140211496 Hose
11-5 1140211493 Hose
11-6 1140211494 Hose
12-1 1140211495 Hose
12-2 1140211496 Hose
12-3 1140211486 Hose
12-4 1140211497 Hose
12-5 1140211498 Hose
12-6 1140211494 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
