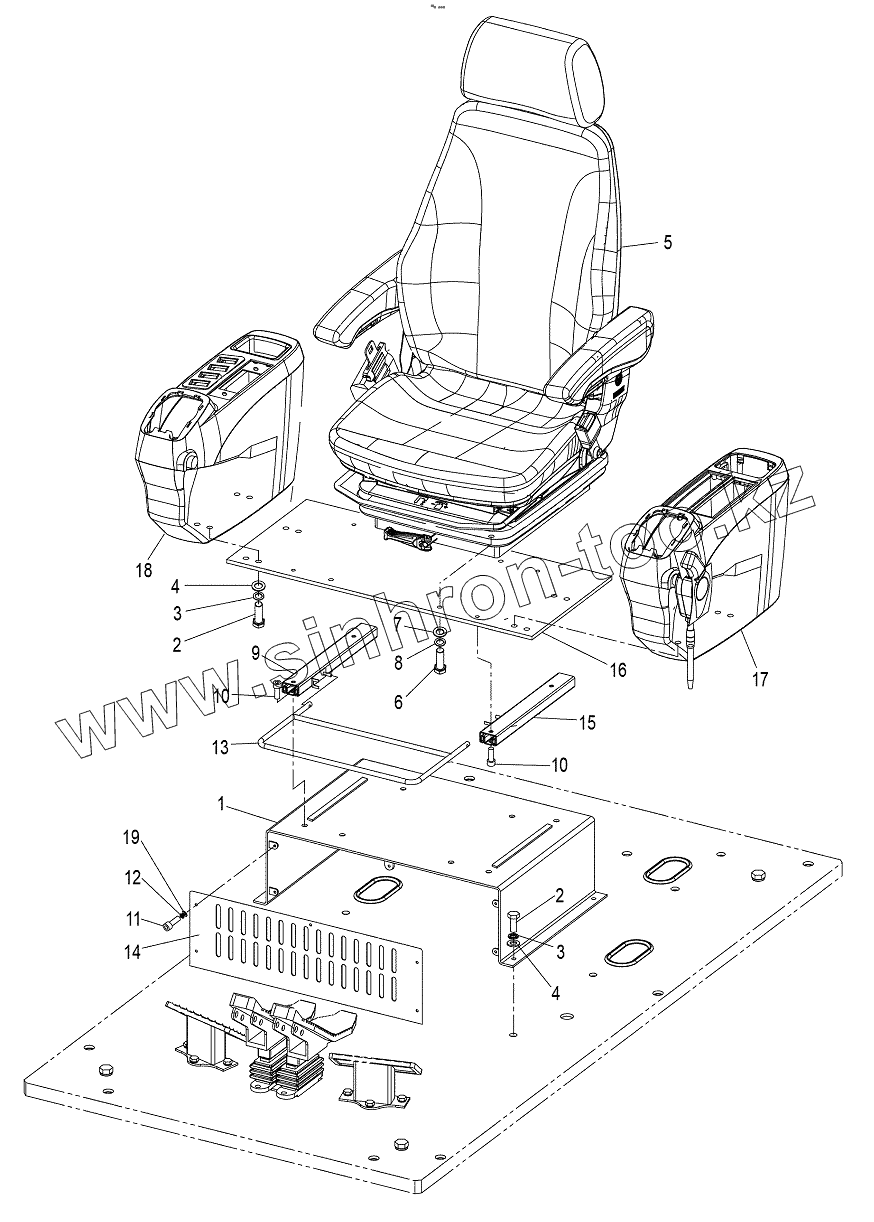

Каталог запасных частей к технике: Zoomlion ZE205E. Operator Seat Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 003001013A0200000 Seat
2 1040000114 Bolt
3 1040300061 Washer
4 1040300067 Washer
5 1139900676 Seat Assy
6 1040000288 Bolt
7 1040300066 Washer
8 1040300063 Washer
9 1139900677 Right Slide
10 1040100859 Screw
11 1040100858 Screw
12 1040300062 Washer
13 003001013A0400000 Armrest
14 003001013A0001010 Cover
15 1139900678 Left Slide
16 003001013A0600000 Washer
17 1139900873 Assy.Box.L
18 1139900874 Assy.Box.R.
19 1040300051 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
