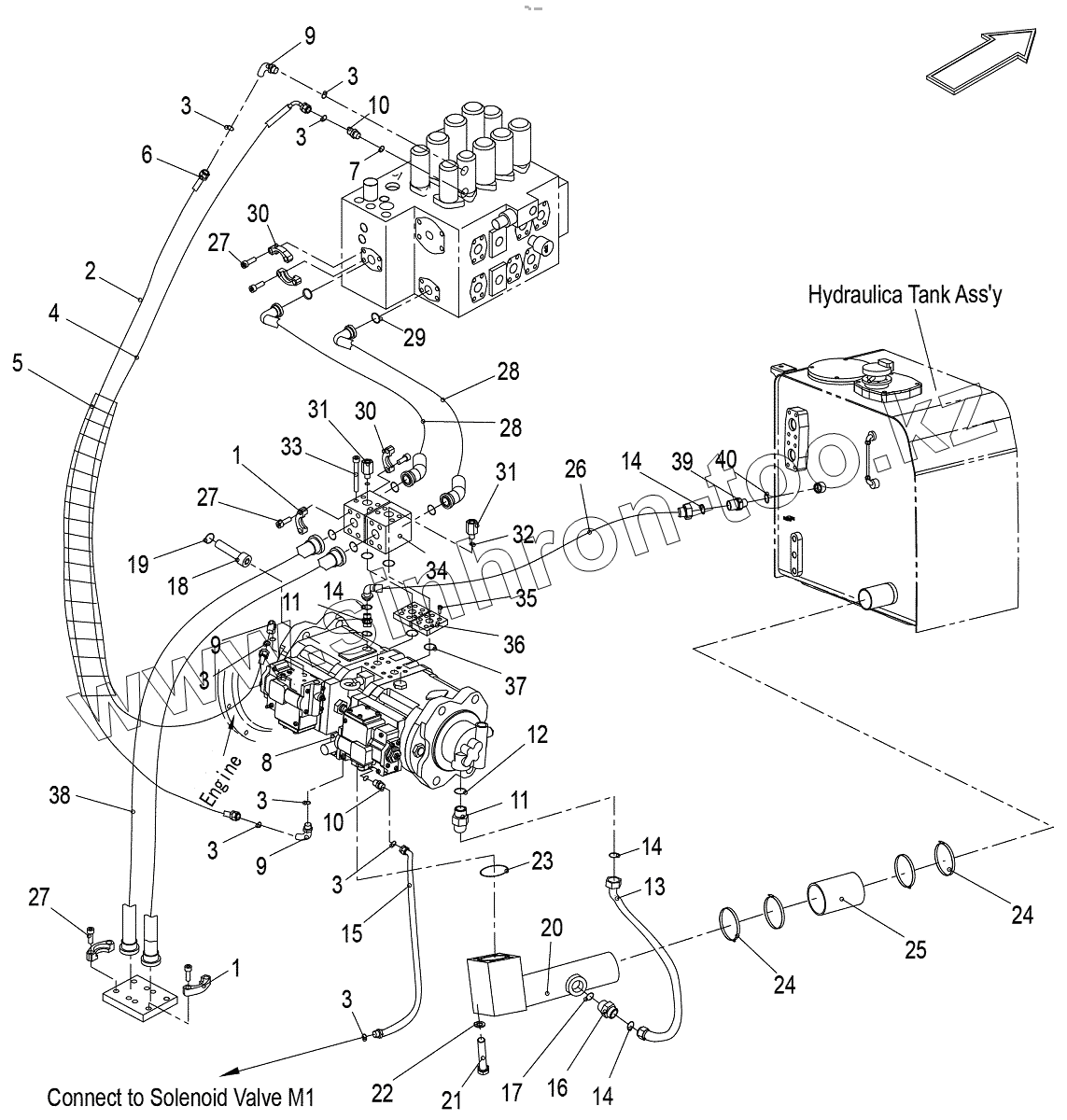

Каталог запасных частей к технике: Zoomlion ZE205E. Main Pump Piping

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

3

3

3

3

4

5

6

7

8

9

9

9

10

10

11

11

12

13

14

14

14

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

27

27

28

28

29

30

30

31

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1140103709		Flange
2	1140211202		Hose
3	1081001716		O-Ring
4	1140211201		Hose
5	003001023A0211010		Adhesive Tape
6	003001023A0211020		Clamp
7	1081001512		O-Ring
8	1010000521		Maim Pump
9	1140103708		Connector
10	1140103739		Connector
11	1140103707		Connector
12	1081001897		O-Ring
13	1140211203		Hose
14	1081001898		O-Ring
15	1140211199		Hose
16	1140103712		Connector
17	1081001899		O-Ring
18	1040100856		Bolt
19	1040300602		Bolt
20	003001023A0410000		Syphon
21	1040001374		Bolt
22	1040300599		Washer
23	1081001524		O-Ring
24	1990200683		T-Hoop
25	003001023A0401010		Hose
26	1140211197		Hose
27	1040100850		Bolt
28	1140215088		Hose
29	1081001588		O-Ring
30	1140103711		Two-Piece Flange
31	003001023A0201020		Flange
32	1081001508		O-Ring
33	1040100849		Screw
34	003001023A0201030		Flange
35	1040100848		Screw
36	003001023A0201010		Flange
37	1081001507		O-Ring
38	1140211198		Hose
39	003001024A1001010		Connector
40	1081001514		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
