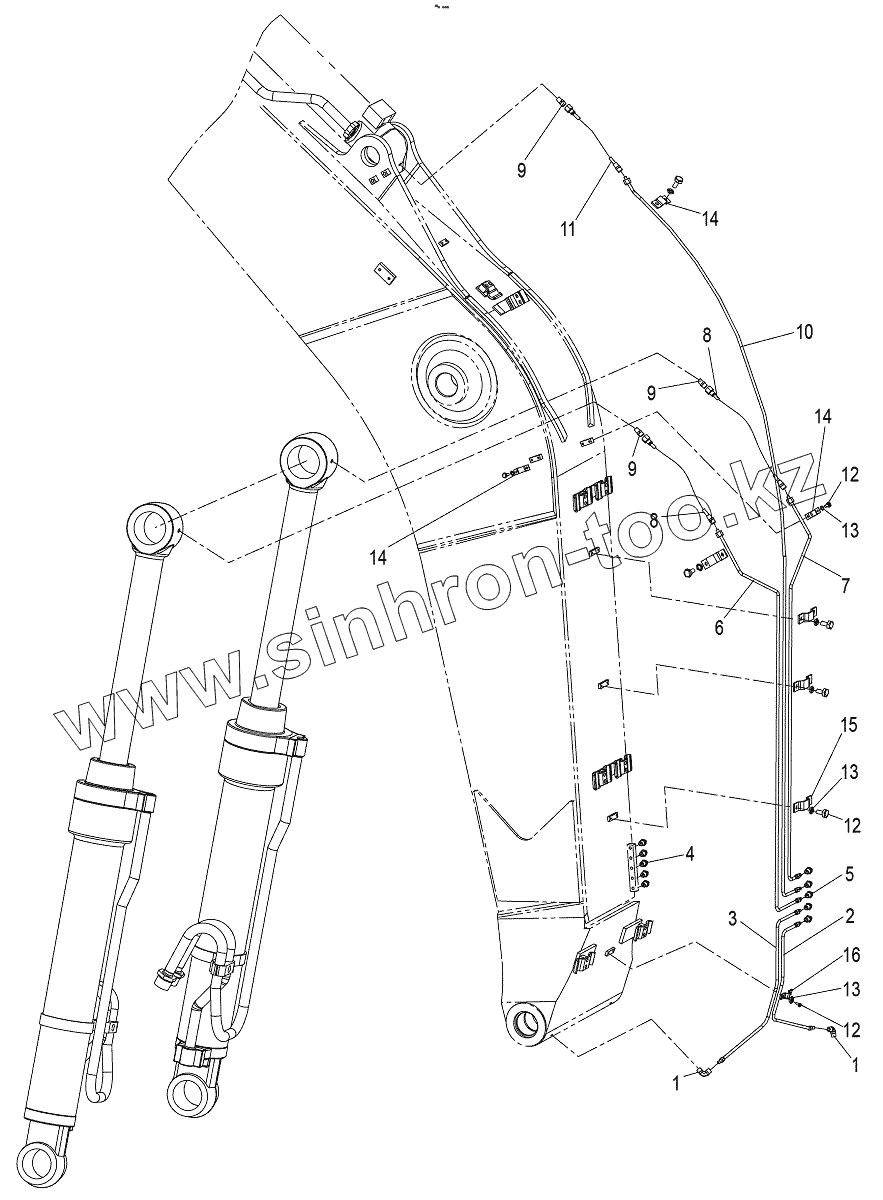

Каталог запасных частей к технике: Zoomlion ZE205E. Lubrication Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
9
9
10
11
12
12
12
13
13
13
14
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 1140103734 Nipple
2 003001025A1200000 Lubricating Line
3 003001025A1400000 Lubricating Line
4 1080000219 Oil Cup
5 1140103735 Nipple
6 003001025A1600000 Lubricating Line
7 003001025A1800000 Lubricating Line
8 1140211296 Hose
9 1140103724 Nipple
10 003001025A2000000 Lubricating Line
11 1140211297 Hose
12 1040000096 Bolt
13 1040300062 Washer
14 003001025A0001010 Clip
15 003001025A0001020 Clip
16 003001025A0001030 Clip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
