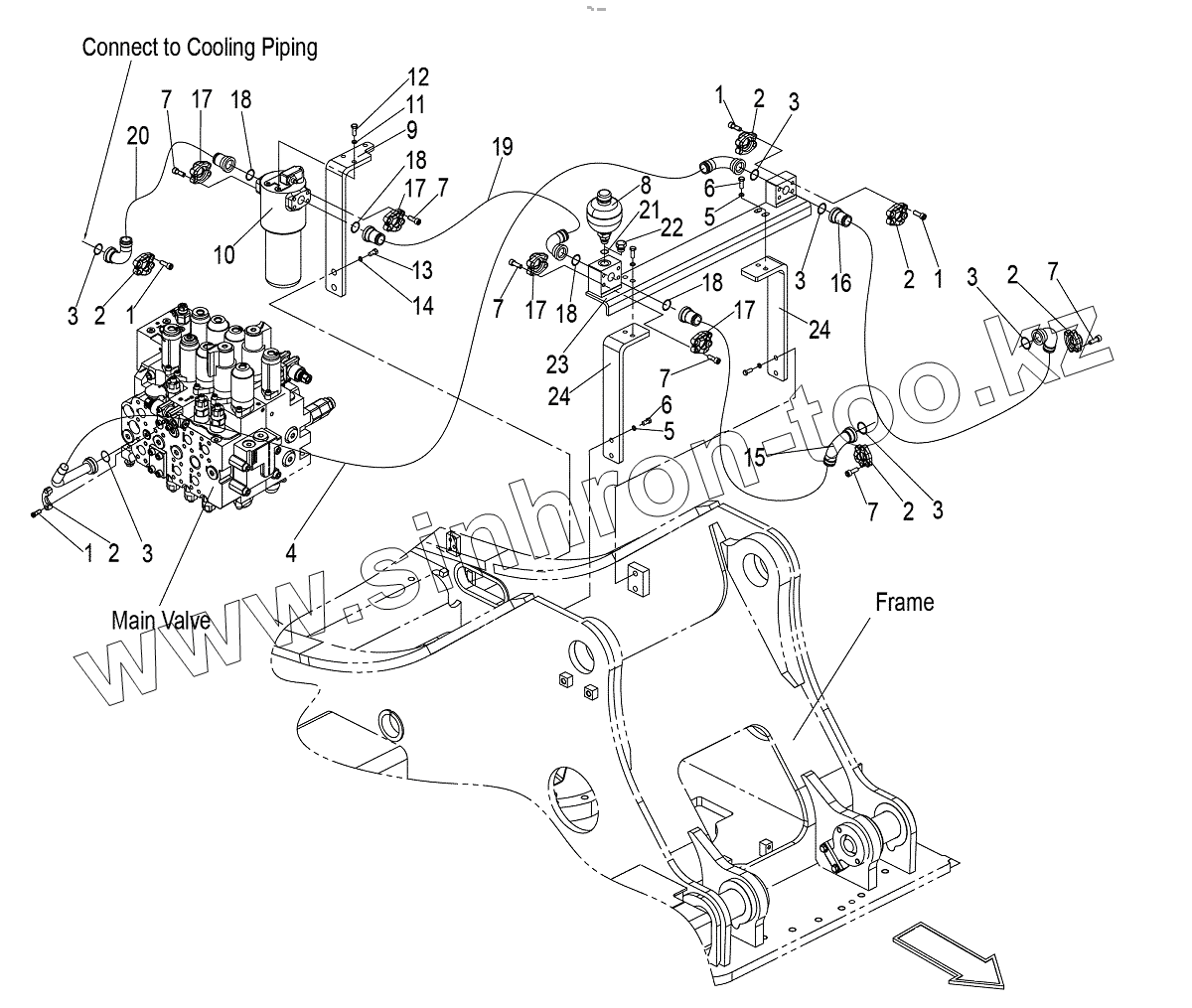

Каталог запасных частей к технике: Zoomlion ZE205E. Hydraulic Breaker Piping
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
5
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1040100850 | Bolt | |
| 2 | 1140103711 | Two-Piece Flange | |
| 3 | 1081001589 | O-Ring | |
| 4 | 1140218455 | Hose | |
| 5 | 1040301022 | Washer | |
| 6 | 1040000575 | Bolt | |
| 7 | 1040100851 | Bolt | |
| 8 | 1010800077 | Accumulator | |
| 9 | 003004061B0001050 | Bracket | |
| 10 | 1010600514 | Filter | |
| 11 | 1040000366 | Bolt | |
| 12 | 1040300595 | Washer | |
| 13 | 1040001029 | Bolt | |
| 14 | 1040300601 | Washer | |
| 15 | 1140217245 | Hose | |
| 16 | 1140217246 | Hose | |
| 17 | 1140104434 | Flange | |
| 18 | 1081002709 | O-Ring | |
| 19 | 1140217247 | Hose | |
| 20 | 1140218458 | Hose | |
| 21 | 1081002014 | O-Ring | |
| 22 | 1019900464 | Bolt | |
| 23 | 003004061B0200000 | Bracket | |
| 24 | 003004061A0001050 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
