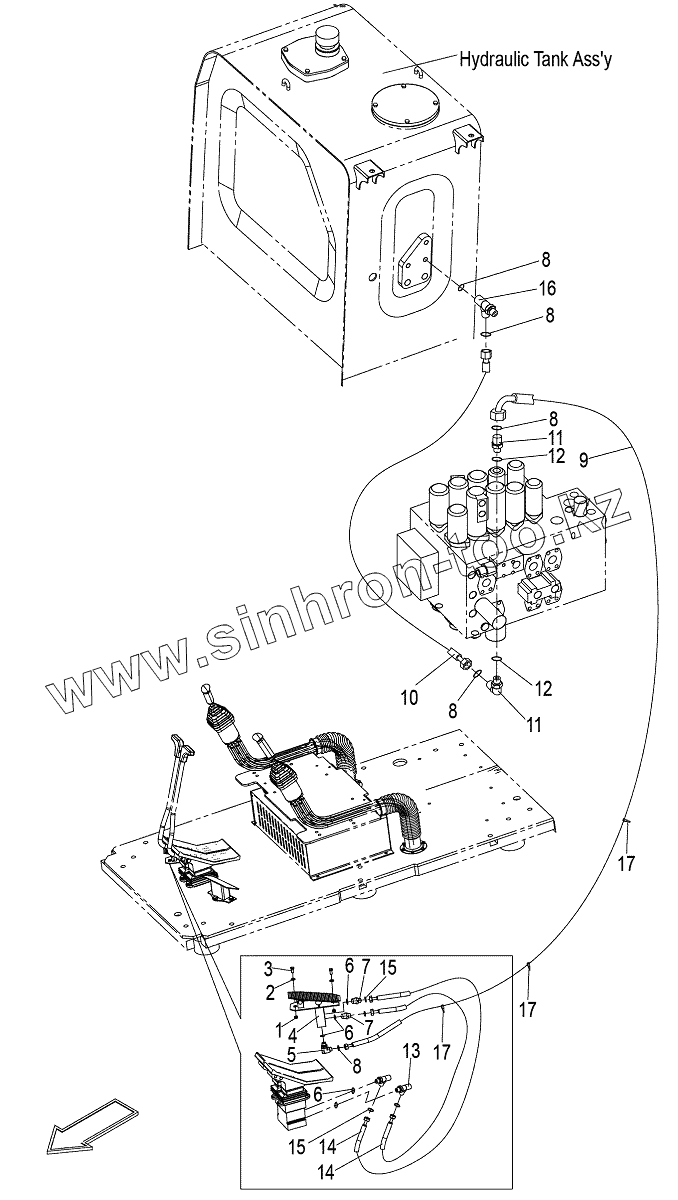

Каталог запасных частей к технике: Zoomlion ZE205E. Hydraulic Breaker Pilot Piping
1
2
3
4
5
6
6
6
7
7
8
8
8
8
8
9
10
11
11
12
12
13
14
14
15
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1040200178 | Nut | |
| 2 | 1040301020 | Washer | |
| 3 | 1040000574 | Болт M10x30-10.9 | |
| 4 | 1010302988 | Pilot Valve | |
| 5 | 1140103708 | Connector | |
| 6 | 1081001512 | O-Ring | |
| 7 | 1140103758 | Nipple | |
| 8 | 1081001716 | O-Ring | |
| 9 | 1140217301 | Hose | |
| 10 | 1140215421 | Hose | |
| 11 | 1140103757 | Nipple | |
| 12 | 1081001508 | O-Ring | |
| 13 | 1140104012 | Nipple | |
| 14 | 1140212964 | Hose | |
| 15 | 1081001720 | O-Ring | |
| 16 | 1140103932 | Nipple | |
| 17 | 1990200711 | Nilon Band |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
