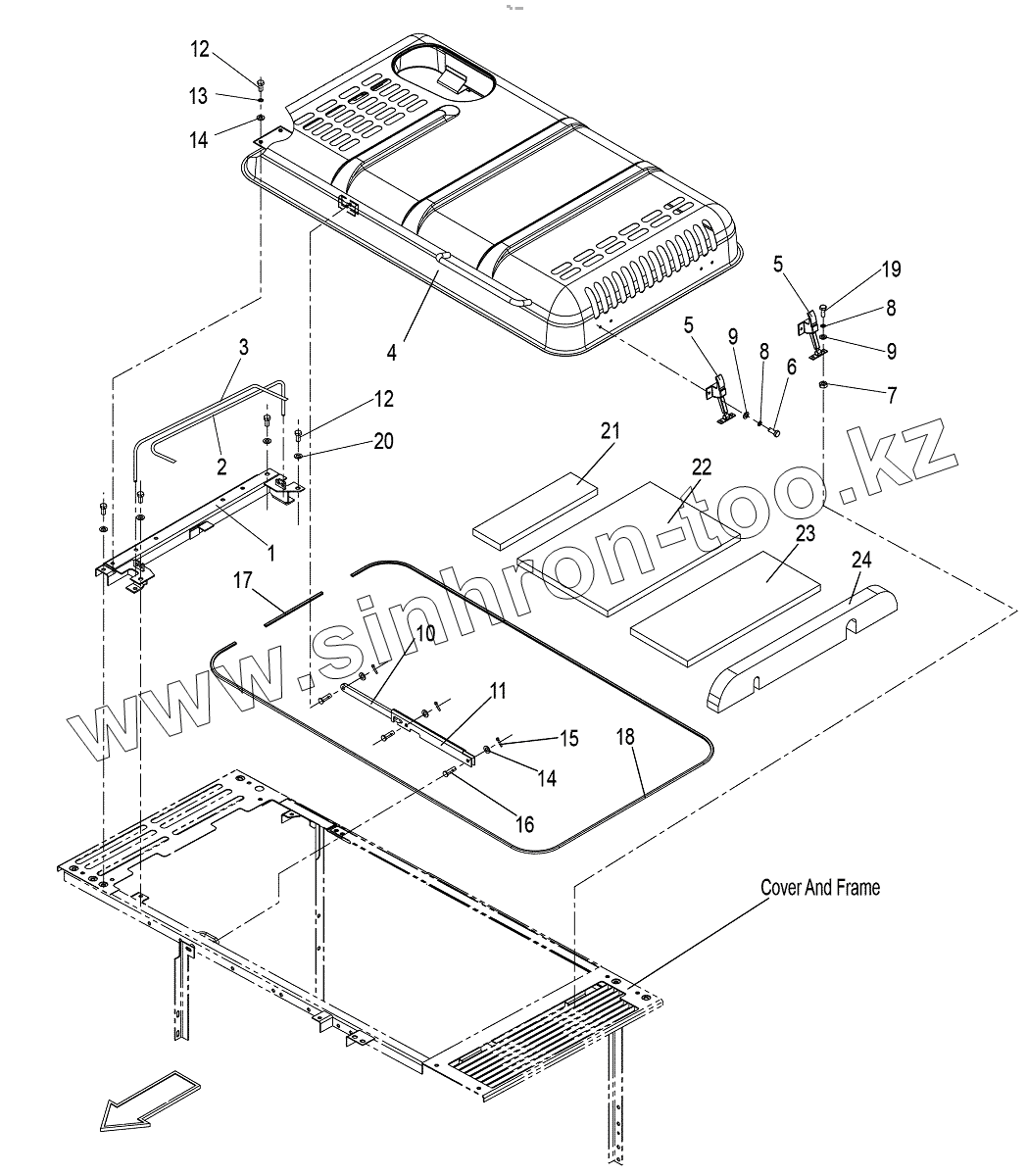

Каталог запасных частей к технике: Zoomlion ZE205E. Hood
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 003001011A0200000 | Bracket | |
| 2 | 003001011A0001010 | Retainer | |
| 3 | 003001011A0001020 | Retainer | |
| 4 | 003001011A0400000 | Hood | |
| 5 | 1102500093 | Lock | |
| 6 | 1040000288 | Bolt | |
| 7 | 1040200192 | Nut | |
| 8 | 1040300063 | Washer | |
| 9 | 1040300066 | Washer | |
| 10 | 003001011A0600000 | Bar | |
| 11 | 003001011A0001030 | Bar | |
| 12 | 1040000069 | Bolt | |
| 13 | 1040300054 | Washer | |
| 14 | 1040300041 | Washer | |
| 15 | 1040500276 | Pin | |
| 16 | 1040500540 | Pin | |
| 17 | 003001011A0001040 | Seal | |
| 18 | 003001011A0001050 | Seal | |
| 19 | 1040000267 | Bolt | |
| 20 | 1040300233 | Washer | |
| 21 | 003001011A0401110 | Baffle Sponge | |
| 22 | 003001011A0401070 | Baffle Sponge | |
| 23 | 003001011A0401050 | Baffle Sponge | |
| 24 | 003001011A0401040 | Baffle Sponge |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
