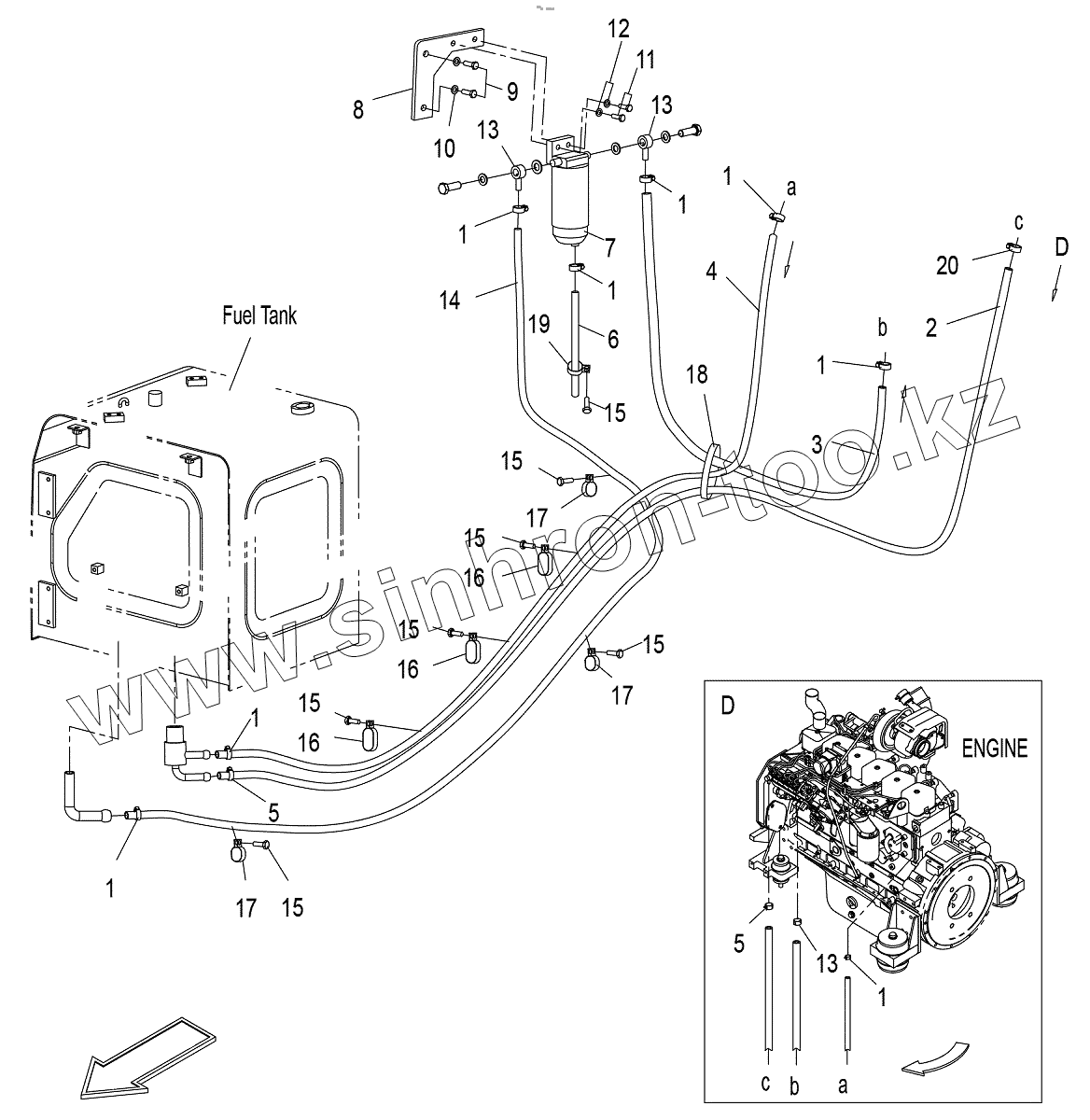

Каталог запасных частей к технике: Zoomlion ZE205E. Fuel System
1
1
1
1
1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
15
15
15
15
16
16
16
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1990201040 | Clamp | |
| 2 | 1140211189 | Hose | |
| 3 | 1140211190 | Hose | |
| 4 | 1140211191 | Hose | |
| 5 | 1990201085 | Clamp | |
| 6 | 1140211194 | Rubber Hose | |
| 7 | 1000400148 | Fuel Filter | |
| 8 | 003001002A0200000 | Seat Base | |
| 9 | 1040000114 | Bolt | |
| 10 | 1040300067 | Washer | |
| 11 | 1040000018 | Bolt | |
| 12 | 1040300063 | Washer | |
| 13 | 003001002A0400000 | Connector | |
| 14 | 1140211192 | Hose | |
| 15 | 1040000098 | Bolt | |
| 16 | 1990200677 | Clip | |
| 17 | 1990200678 | Clip | |
| 18 | 1990200679 | Band | |
| 19 | 1040300066 | Washer | |
| 20 | 1990201084 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
