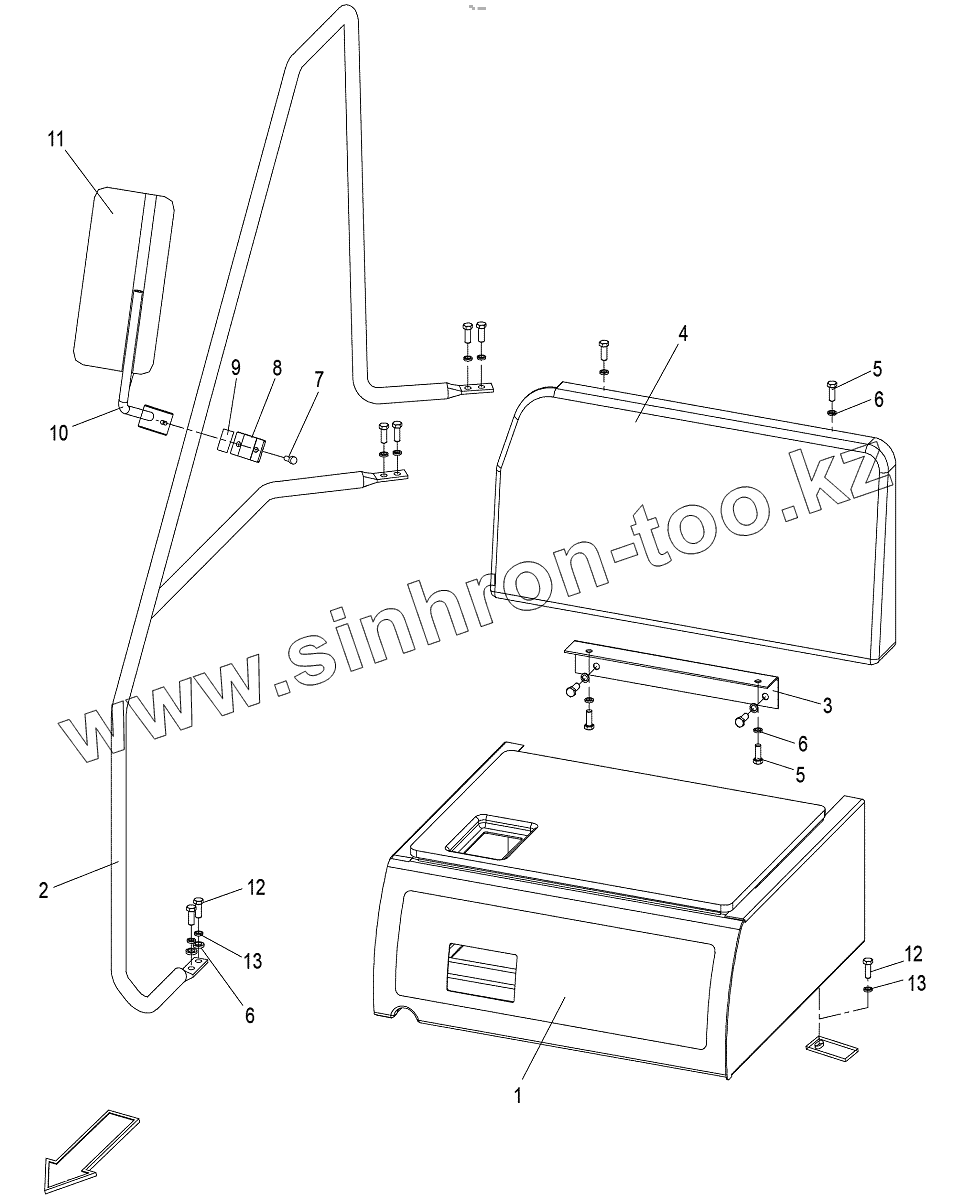

Каталог запасных частей к технике: Zoomlion ZE205E. Battery Case Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 003001020A0200001 Battery Box
2 003001020A0400000 Ladder
3 003001020A0001010 Bending Plate
4 003001020A0600000 Side Cover
5 1040000108 Bolt
6 1040300054 Washer
7 1040100850 Bolt
8 003011020A0001010 Clip
9 003011020A0001020 Link
10 003011020A0600000 Link
11 1139900681 Rear Mirror
12 1040000101 Bolt
13 1040300041 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
