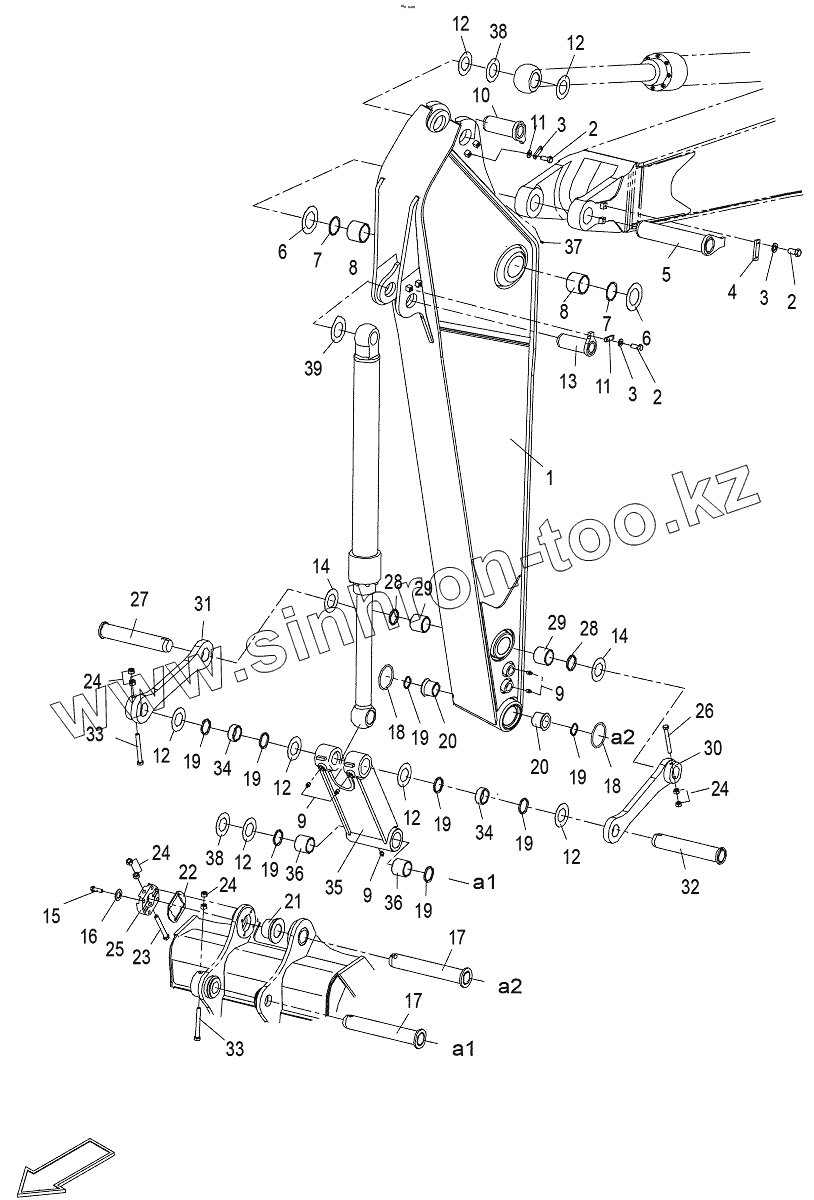

Каталог запасных частей к технике: Zoomlion ZE205E. Arm Assy (Short Arm,2500mm)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
5
6
6
7
7
8
8
9
9
9
10
11
11
12
12
12
12
12
12
12
13
14
14
15
16
17
17
18
18
19
19
19
19
19
19
19
19
20
20
21
22
23
24
24
24
24
25
26
27
28
28
29
29
30
31
32
33
33
34
34
35
36
36
37
38
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 003001015B0200000 Arm
2 1040000490 Болт M12x30-10.9
3 1040301022 Washer
4 003001015A0001010 Plate
5 003001015A0400000 Pin
6 003001014A0001030 Spacer
7 1081200233 Seal
8 003001015A0001021 Bushing
9 1080000219 Oil Cup
10 003001015A0600000 Pin
11 003001015A0001030 Plate
12 003001015A0001040 Spacer
13 003001015A0800000 Pin
14 003001015A0001050 Spacer
15 1040000439 Bolt
16 1040300602 Bolt
17 003001015A1000000 Pin
18 003001015A0001060 O-Ring
19 1081200234 Seal
20 003001015A0001071 Bushing
21 003001015A0001080 Bushing
22 003001015A1200000 Washer Assembly
23 003001015A0001090 Bolt
24 1040200184 Nut
25 003001015A0001100 Blocking Ring
26 003001015A0001110 Bolt
27 003001015A1400000 Pin
28 1081200235 Seal
29 003001015A0001121 Bushing
30 003001015A1600000 Link
31 003001015A1800000 Link
32 003001015A2000000 Pin
33 003001015A0001130 Bolt
34 003001015A0001141 Bushing
35 003001015A2200000 Link
36 003001015A0001151 Bushing
37 1080000217 Fitting
38 003001014A0001090 Spacer
39 003001015A0001160 Spacer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
