Каталог запасных частей к технике: Zoomlion ZE205E. AC Evaporator

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

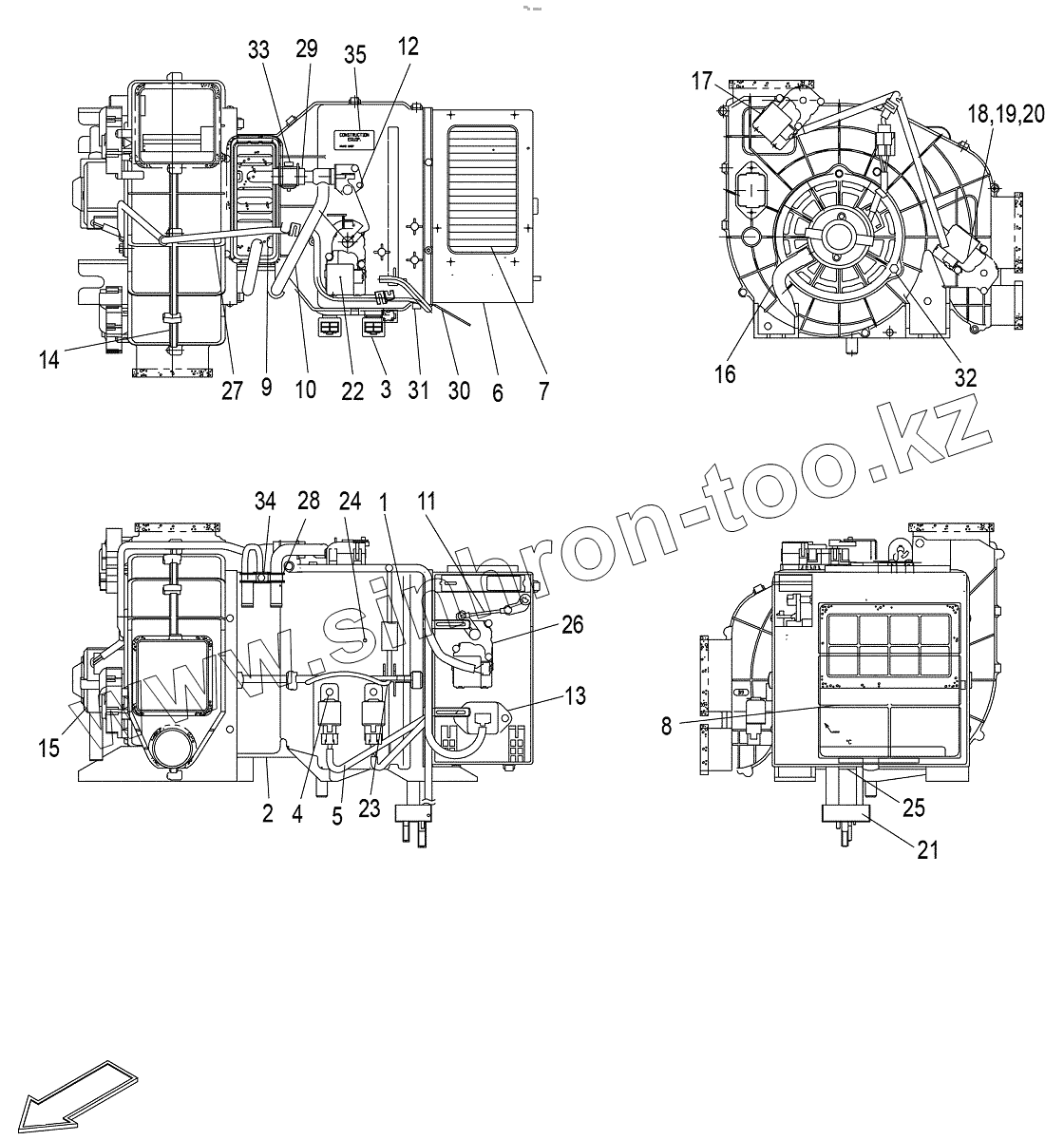

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1130100441		Hvac Case Upp Assy
2	1130100444		Hvac Case Upp Assy
3	1130100432		Relay
4	1130100456		Crew Tap T.H
5	1130100452		Insu Low
6	1130100436		E Case Assy
7	1130100454		Fre Air Filter
8	1130100455		Rec Air Filter
9	1130100450		H-Rad Set
10	1130100439		Valve Assy
11	1130100451		Intake Rod
12	1130100438		Screw T,H Tap
13	1130100453		Resistor Assy
14	1130100442		Blower Case Assy
15	1130100443		Fan&Mntor Assy
16	1130100430		Hose Drain
17	1130100446		M-Act Assy-Vent
18	1130100447		M-Act Assy-Def-Foot
19	1130100448		M-Act Assy-Temp
20	1130100449		M-Act Assy-Intake
21	1130100424		Evap Core Assy
22	1130100426		Core Ass’y-Lami
23	1130100425		Exp.V-V Assy
24	1130100429		Cap Flange
25	1130100427		Side Plate
26	1130100428		Sensor-Duct
27	1130100435		Wiring Assy
28	1130100437		H-Rad Pipe Clamp
29	1130100420		Water Hose
30	1130100421		Wire Holder
31	1130100422		Clip Case
32	1130100440		Screw Tap T.H
33	1130100423		Hose Clamp Ass’
34	1130100456		Screw Tap T.H
35	1130100445		Name Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
