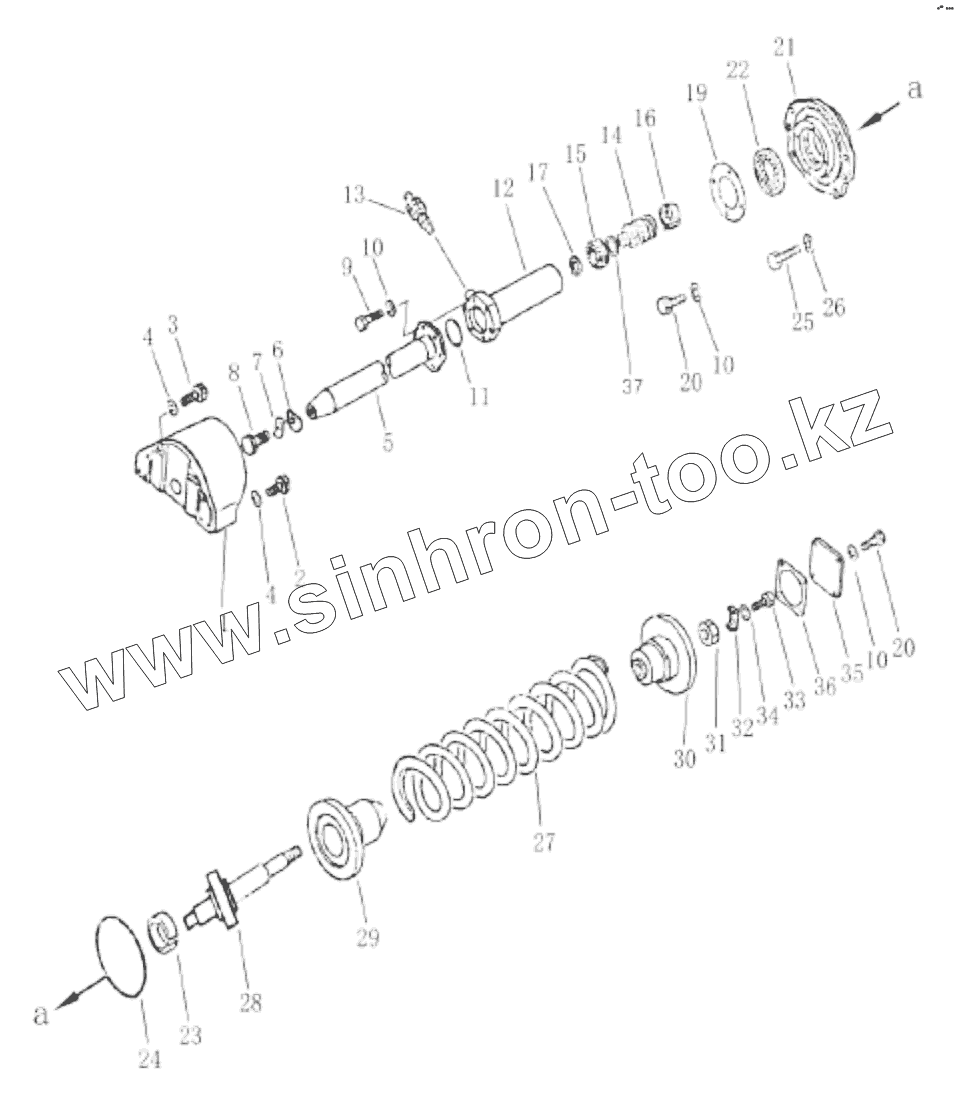

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Установка натяжения (004904030A0000000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 004904030A0800000 Кронштейн направляющего колеса
2 1040000148 Болт M16x55-8.8
3 1040000205 Болт M16x70-8.8
4 1040300065 Washer
5 004904030A1000000 Натяжный рычаг
6 004904030A0001020 Шайба t10
7 004904030A0001010 Запорная планка t2.5
8 1040000498 Болт M18x40-8.8
9 1040000094 Bolt
10 1040300054 Washer
11 004904030A0001050 О-кольцо
12 004904030A1200000 Корпус цилиндра
13 004903030A5800000 Головка штауфера
14 004904030A0001220 Поршень
15 004904030A0001060 Консервация
16 1081001461 Кольцо заправки 70x20-I
17 1040300017 Retainer ring
19 004904030A0001070 Перекрышка t5
20 1040000069 Bolt
21 004904030A0001200 Торцовый щит
22 1081001901 Консервация W95x120x12
23 004904030A0001080 Втулка
24 004904030A0001210 О-кольцо
25 1040000556 Bolt
26 1040300523 Шайба 20
27 004904030A0001110 Пружина
28 004904030A0001100 Пружинная тяга
29 004904030A0001090 Установочное гнездо
30 004904030A0001130 Заднее гнездо пружины
31 004904030A0001110 Гайка M36x3-7H-8
32 004904030A0001120 Контрпластинка t2.5
33 1040000116 Bolt
34 1040300067 Washer
35 004904030A0001150 Перекрышка t6
36 004904030A0001140 Уплотнительная прокладка t1
37 004904030A0001230 Уплотнительное кольцо t4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
