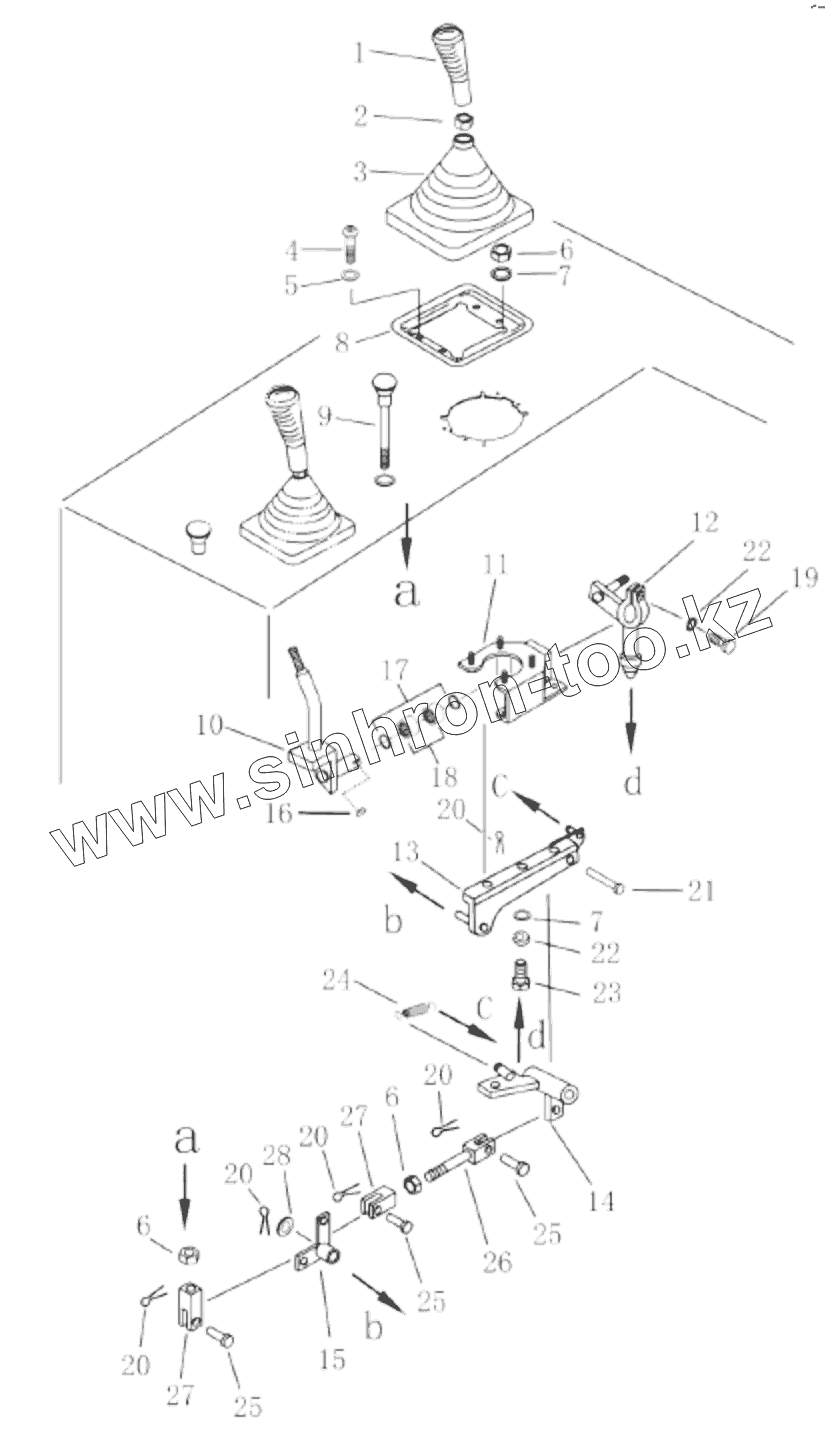

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Управление рыхлителя (004904035A0000000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
25
25
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 004903034B0600000 Рукоятка
2 1040200113 Nut
3 004904034A1600000 Защитная покрышка
4 1040100804 Винт M5x8-4.8
5 1040300514 Шайба 5-200HV
6 1040200744 Nut
7 1040300066 Washer
8 004904034A0001020 Гнездо
9 004904035A0600000 Кнопка
10 004904035A0800000 Рычаг качания
11 004904035A1000000 Кронштейн
12 004904035A1200000 Рычаг качания
13 004904035A0400000 Кронштейн
14 004904035A1800000 Рычаг качания
15 004904035A0200000 Рычаг качания
16 1040600069 Сегментная шпонка5x19
17 1081001400 Консервация 20x4
18 1054500018 Подшипник HK202616
19 1040000018 Bolt
20 1040500920 Штифт 2x18
21 1040500027 Валик-штифтB8x75
22 1040300063 Washer
23 1040000267 Bolt
24 004903034B0001050 Пружина
25 1040500484 Валик-штифт B8x22
26 1999900540 Блок рычага
27 1049900089 Вильчатое соединение
28 1040300572 Шайба 8-200HV
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
