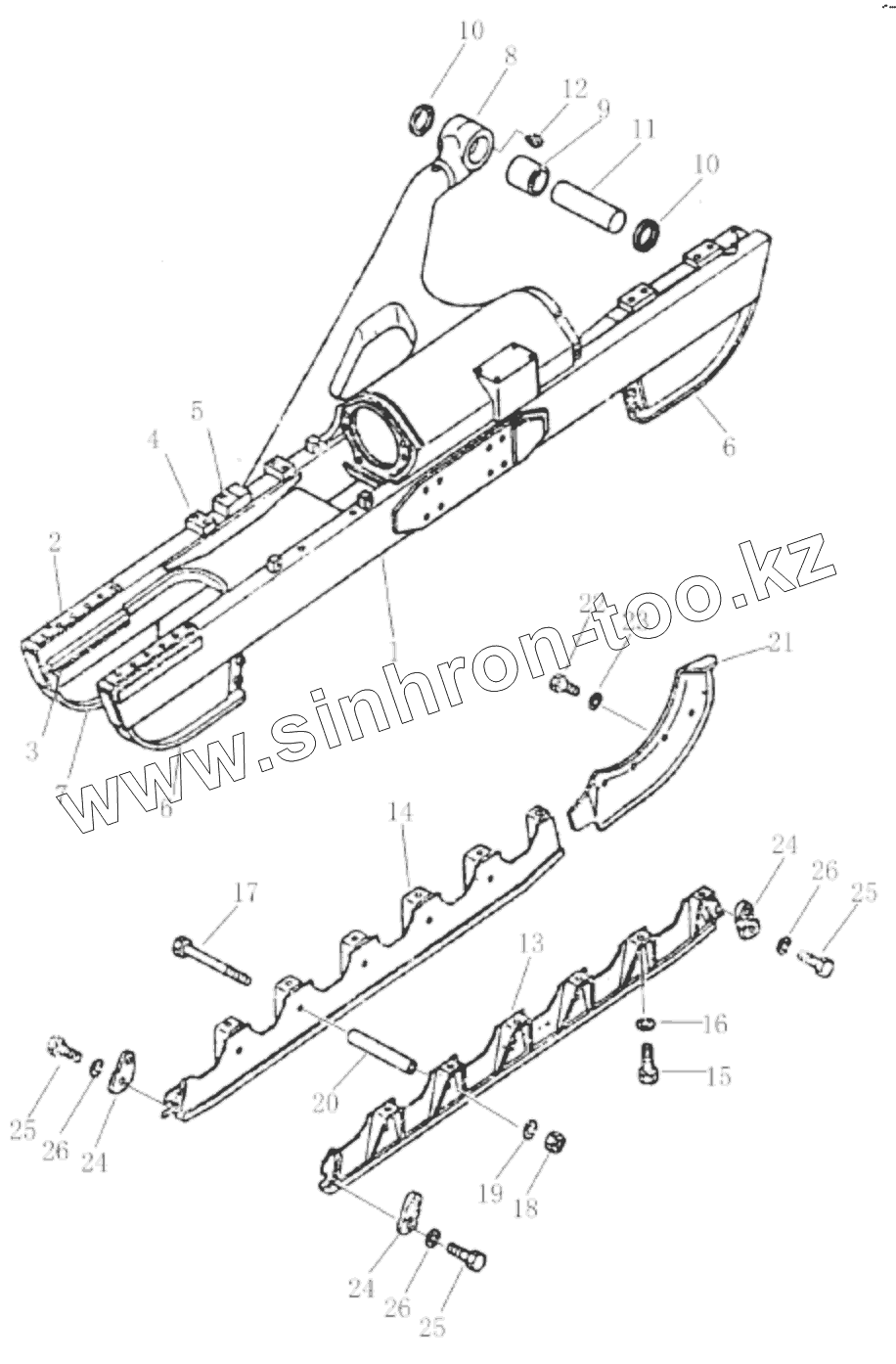

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Стенд-тележка (004904030A0000000)
004904030A0400000
004904030A0001250
004904030A0001250
004904030A0001250
004904030A0001170
004904030A0001300
004904030A3600000
004904030A2800000
004904030A3400000
004904030A3600000
004904030A2400000
004904030A3400000
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 004904030A0400000 | 004904030A0400000 | Правая стенд-тележка | |
| 004904030A0001250 | 004904030A0001250 | Правая прижимная планка | |
| 004904030A0001170 | 004904030A0001170 | Правая защитная планка | |
| 004904030A0001300 | 004904030A0001300 | Патрубок | |
| 004904030A3600000 | 004904030A3600000 | Правая перегородка | |
| 004904030A2800000 | 004904030A2800000 | Правая внутренняя перегородка | |
| 004904030A3400000 | 004904030A3400000 | Левая перегородка | |
| 004904030A3600000 | 004904030A3600000 | Правая перегородка | |
| 004904030A2400000 | 004904030A2400000 | Правая внешняя перегородка | |
| 004904030A3400000 | 004904030A3400000 | Левая перегородка | |
| 1 | 004904030A0200000 | Левая стенд-тележка | |
| 2 | 004904030A0201010 | Направляющая планка | |
| 3 | 004904030A0201020 | Боковина | |
| 4 | 004904030A0201180 | Гаечная планка | |
| 5 | 004904030A0201060 | Колодка | |
| 6 | 004904030A0280000 | Внутренняя защитная плита | |
| 7 | 004904030A0230000 | Внешняя защитная плита | |
| 8 | 004904030A0260000 | Опорный башмак | |
| 9 | 004904030A0001190 | Втулка | |
| 10 | 004904030A2000000 | Консервация 80x105x13 | |
| 11 | 004904030A0001180 | Валик-штифт | |
| 12 | 1080000206 | Масленка M10x1 | |
| 13 | 004904030A2200000 | Левая внешняя перегородка | |
| 14 | 004904030A2600000 | Левая внутренняя перегородка | |
| 15 | 1040000498 | Болт M18x40-8.8 | |
| 16 | 1040300557 | Шайба 18 | |
| 17 | 004904030A0001280 | Болт | |
| 18 | 1040200643 | Гайка M18-8 | |
| 19 | 1040300028 | Washer | |
| 20 | 004904030A0001290 | Патрубок | |
| 21 | 004904030A0001160 | Левая защитная планка | |
| 22 | 1040000175 | Bolt | |
| 23 | 1040300523 | Шайба 20 | |
| 24 | 004904030A0001240 | Левая прижимная планка | |
| 25 | 1040000164 | Bolt | |
| 26 | 1040300068 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
