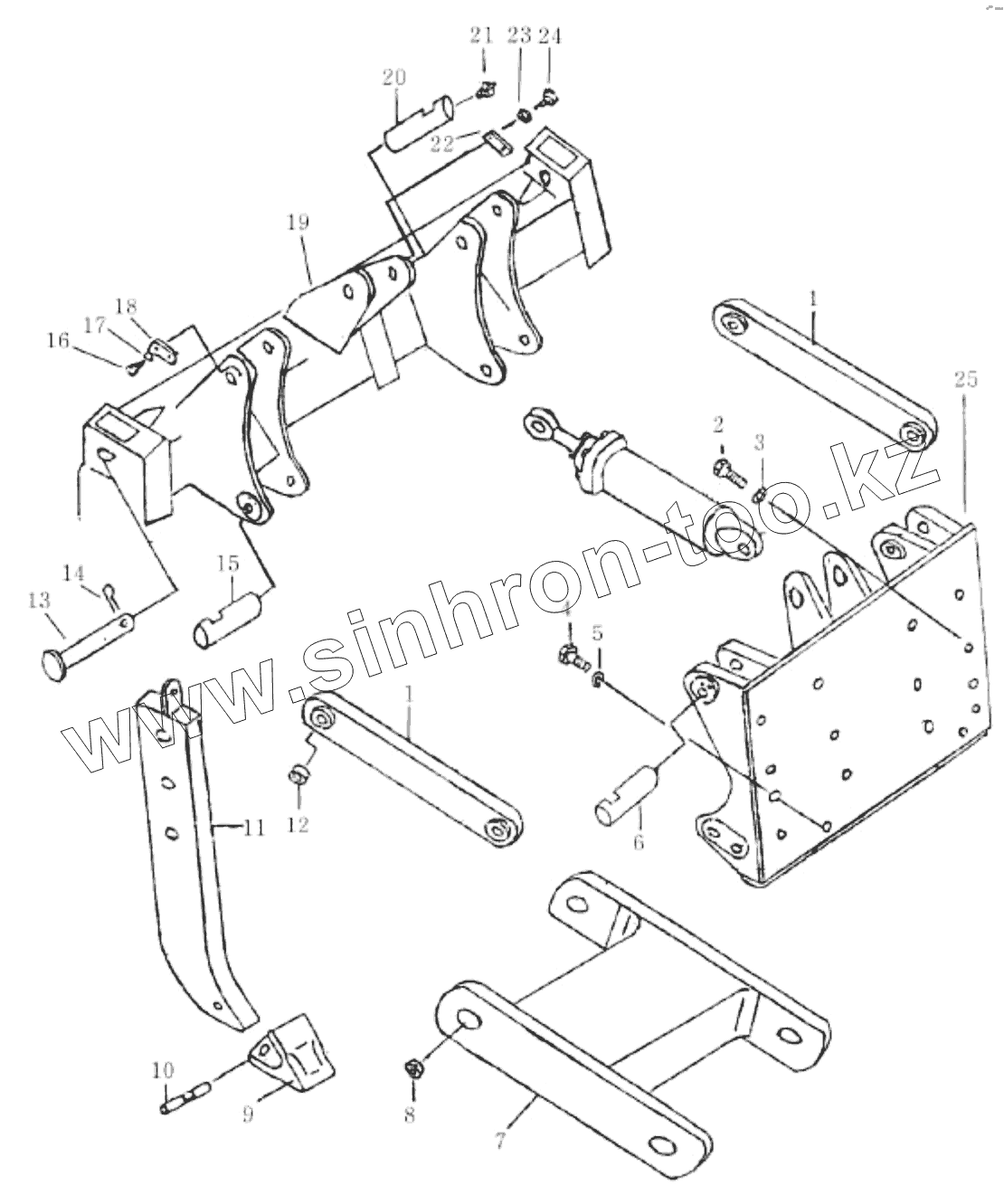

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Рыхлитель (004904078A0000000)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	004904078A0800000		Верхнего спарника
2	1040001279		Болт M24x75-8.8
3	1040300541		Шайба 24
4	1040001244		Болт M33x3x85-8.8
5	1040300543		Шайба 33
6	004904078A0001050		Осеп верхнего спарника
7	004904078A1000000		Нижний спарника
8	004904078A0001060		Втулка нижнего спарника
9	004904078A0001020		Головка зуба
10	1040500487		Штифт 24.8x109
11	004904078A0200000		Рейка
12	004904078A0001040		Втулка верхнего спарника
13	004904078A0001010		Осеп рейки
14	1040500946		Шплинт12x70
15	004904078A0001070		Осеп нижнего спарника
16	1040000518		Bolt
17	1040300054		Washer
18	1999900532		Стопорная планка
19	004904078A0400000		Траверса
20	004904078A0001030		Осеп цилиндра
21	1080000001		Oil cup
22	1999900531		Стопорная планка
23	1040300068		Washer
24	1040000102		Болт M14x35-8.8
25	004904078A0600000		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
