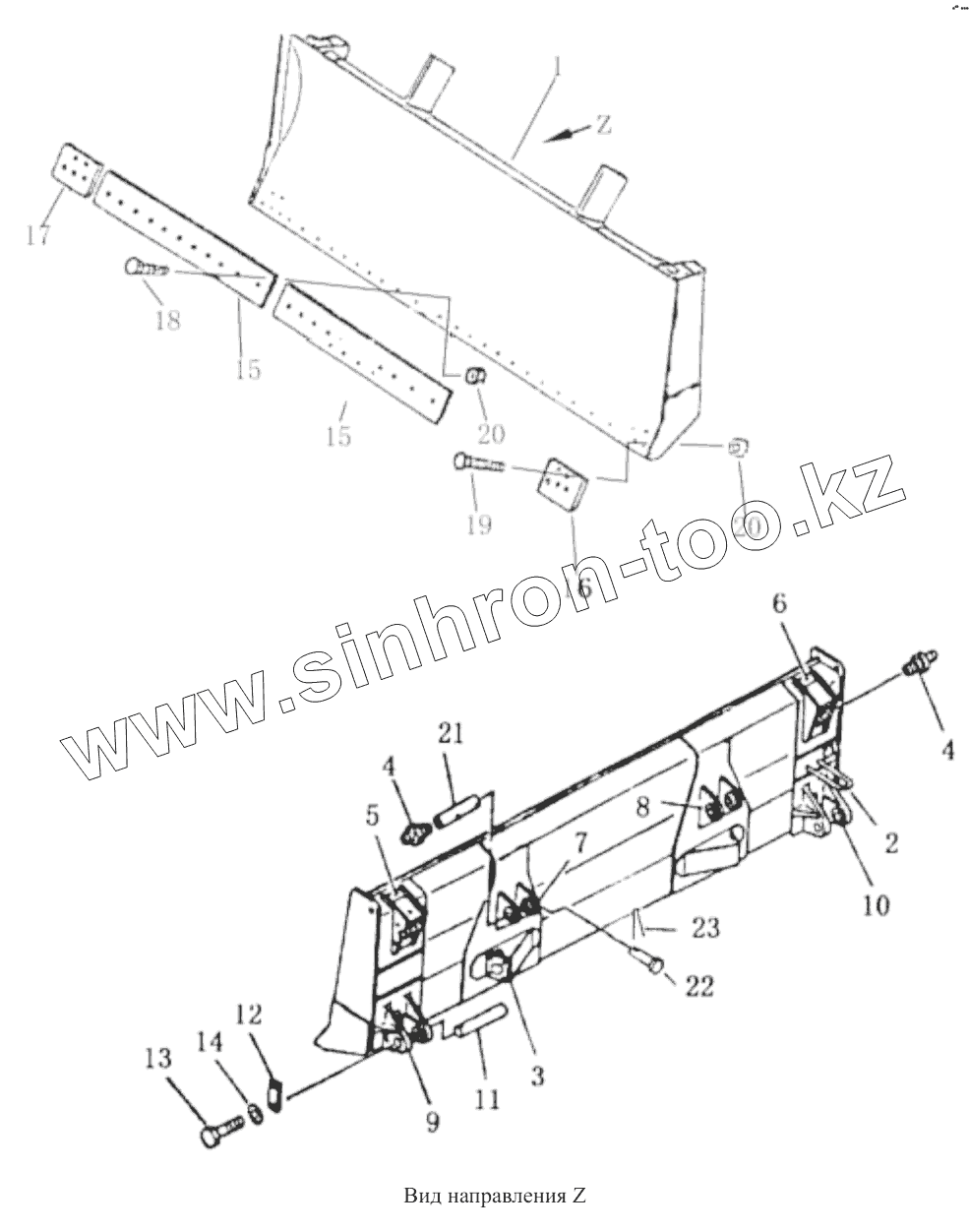

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Прямонаклонная лопата (004904071A0000000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 004904071A0200000 Ножевая лопата
2 004904071A0201210 Кольцевая рама
3 004904071A0250000 Поддерживающее гнездо
4 1080000239 Масленка M10x1
5 004904071A0210000 Левая подпора
6 004904071A0220000 Подпора правая
7 004904071A0230000 Опорное основание
8 004904071A0240000 Опорное основание
9 004904071A0201020 Левое сиденье подшипников
10 004904071A0201030 Правое сиденье подшипников
11 004904071A0001180 Вал
12 004904071A0001170 Доска
13 1040300540 Шайба 16-200HV
14 1040000016 Bolt
15 004904071A0001090 Железко
16 004904071A0001140 Угол железка
17 004904071A0001130 Угол железка
18 004904071A0001100 Болт
19 004904071A0001120 Болт
20 004904071A0001110 Гайка
21 004904071A0001030 Вал
22 004904071A0001040 Штифт
23 1040500214 Штифт 3.2x40
