Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Поддерживающее колесо (004904030A1400000)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

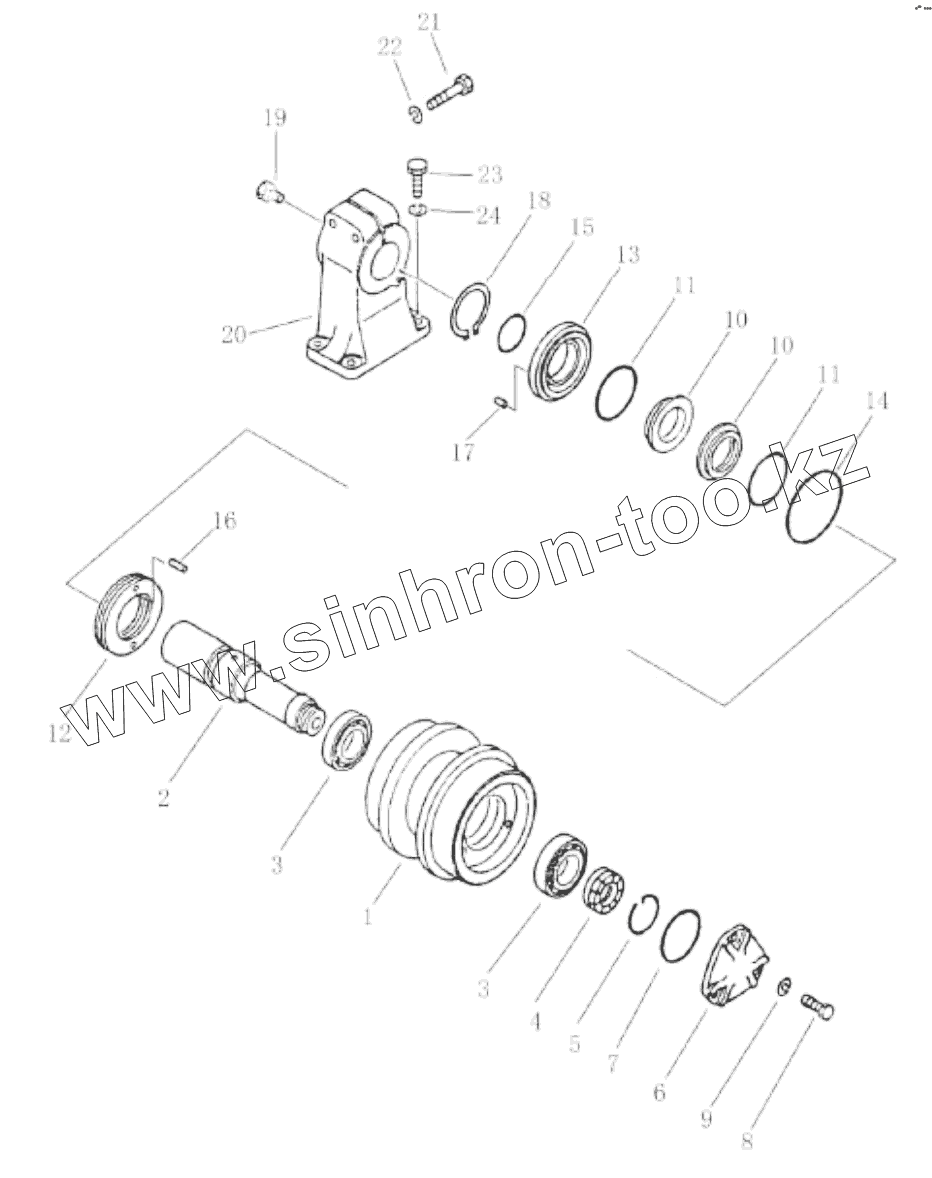

Позиция на иллюстрации	Заводской номер детали		Название детали
1	004904030A1410000		Поддерживающее колесо
2	004904030A1401050		Ось поддерживающего колеса
3	1050200746		Подшипник качания 7210E
4	004904030A1401060		Гайка
5	004904030A1401080		Запорное кольцо
6	004904030A1401090		Крышка поддерживаюшего колеса
7	004904030A1401070		О-кольцо
8	1040000114		Bolt
9	1040300067		Washer
10	004904030A0601050		Кольцо плавучей консервации
11	004904030A0601060		О-кольцо
12	004904030A1401030		Внутреннее гнездо консервации
13	004904030A1401020		Внешнее гнездо консервации
14	004904030A1401040		О-кольцо
15	004904030A0601040		О-кольцо
16	1040500468		Штифт A6x16
17	1040500499		Штифт A6x20
18	1040300032		Борткольцо 60
19	1049900094		Винт-заглушка M16x1.5
20	004904030A1401010		Кронштейн
21	1040001291		Болт M16x85-8.8
22	1040300065		Washer
23	1040000143		Bolt
24	1040300065		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
