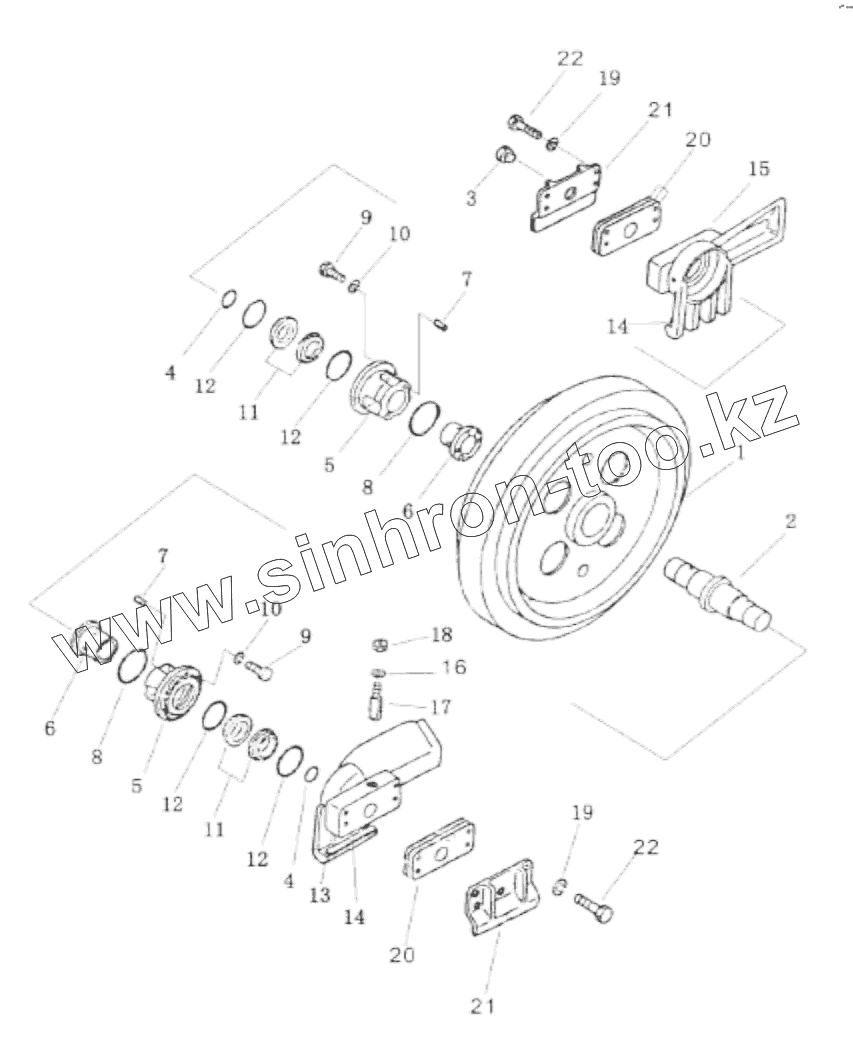

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Направляющее колесо (004904030A0600000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 004904030A0620000 Направляющее колесо
2 004904030A0601070 Вал направляющего колеса
3 1049900094 Винт-заглушка M16x1.5
4 004904030A0601040 О-кольцо
5 004904030A0631010 Железная втулка
6 004904030A0630010 Биметаллическая валик-втулка
7 1040500937 Штифт 5x12
8 1081001464 О-кольцо 104.3x5.7
9 1040001591 Болт M10x30
10 1040300067 Washer
11 004904030A0601050 Кольцо плавучей консервации
12 004904030A0601060 О-кольцо
13 004904030A0640000 Направляющий кронштейн
14 004904030A0611020 Износостойкая планка
15 004904030A0610000 Направляющий кронштейн
16 1040300540 Шайба 16-200HV
17 004904030A0601030 Стопорный штифт
18 004903030A0001590 Гайка M16x1.5
19 1040300065 Washer
20 004904030A0601020 Шайба t1
21 004904030A0601010 Внешняя крышка направляющего колеса
22 1040000198 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
