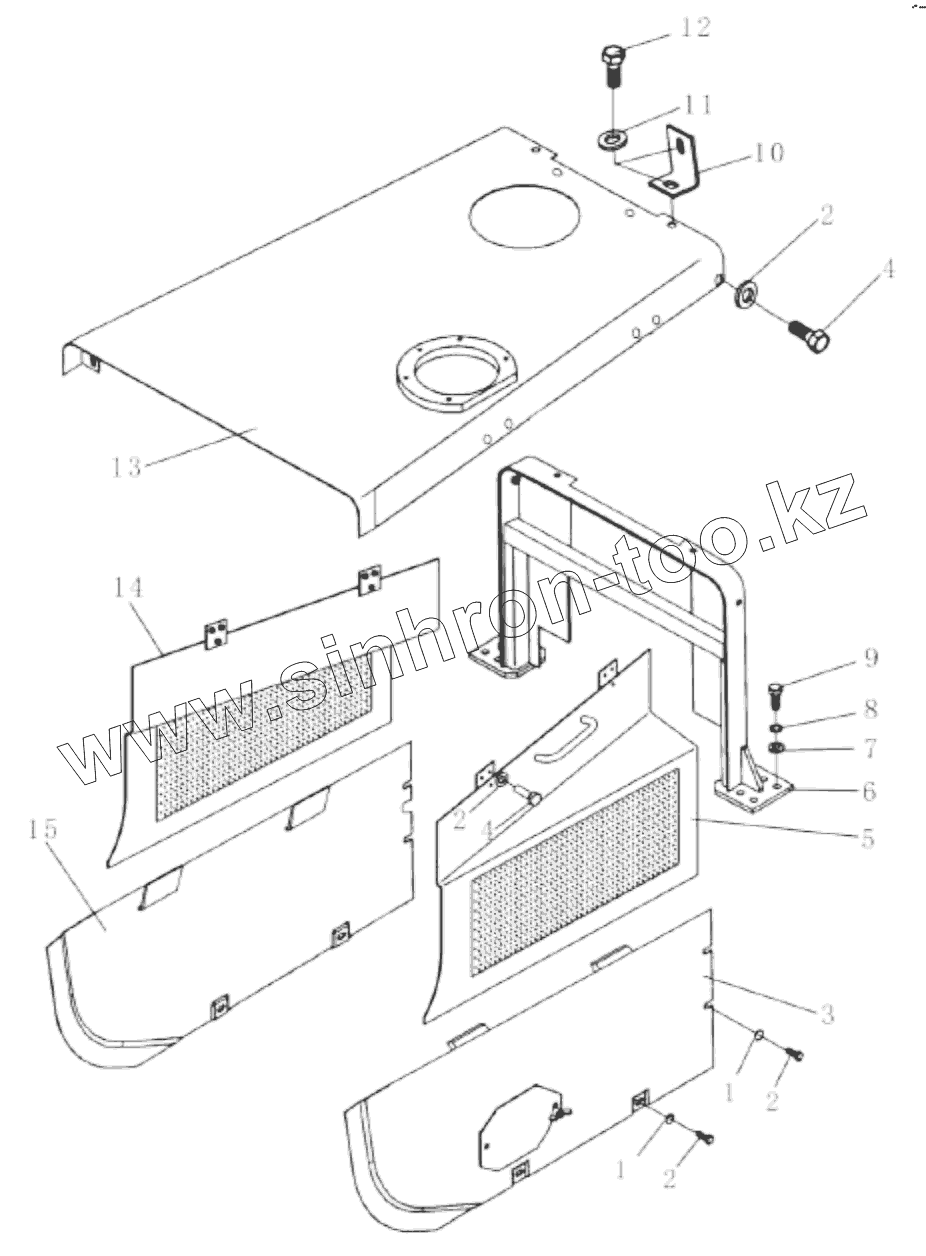

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3. Крышка-капот (004904054A0000000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 1040300524 Шайба 12
2 1040000108 Bolt
3 004904054A1600000 Защитная крышка левая нижняя
3 004904154A1000000 Защитная крышка левая нижняя
4 1040000069 Bolt
5 004904154A1000000 Защитная крышка левая верхняя
5 004904154A1400000 Защитная крышка левая верхняя
6 004904055A3400000 Кронштейн
7 1040300525 Шайба 14-200HV
8 1040300068 Washer
9 1040000119 Bolt
10 004904055A0001030 Доска
11 1040300521 Шайба 10
12 1040001680 Bolt
13 004904054A1000000 Защитная крышка двигателя
13 004904154A0800000 Защитная крышка двигателя
14 004904054A1400000 Защитная крышка правая вехняя
14 004904154A1600000 Защитная крышка правая вехняя
15 004904054A1800000 Защитная крышка правая нижняя
15 004904154A1200000 Защитная крышка правая нижняя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
