Каталог запасных частей к технике: Zoomlion ZCC1100H. TIP BOOM ASSY. D00663110101400000Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

9

9

10

10

10

10

11

11

12

13

13

14

15

16

16

18

19

19

20

21

22

23

24

24

25

25

26

26

27

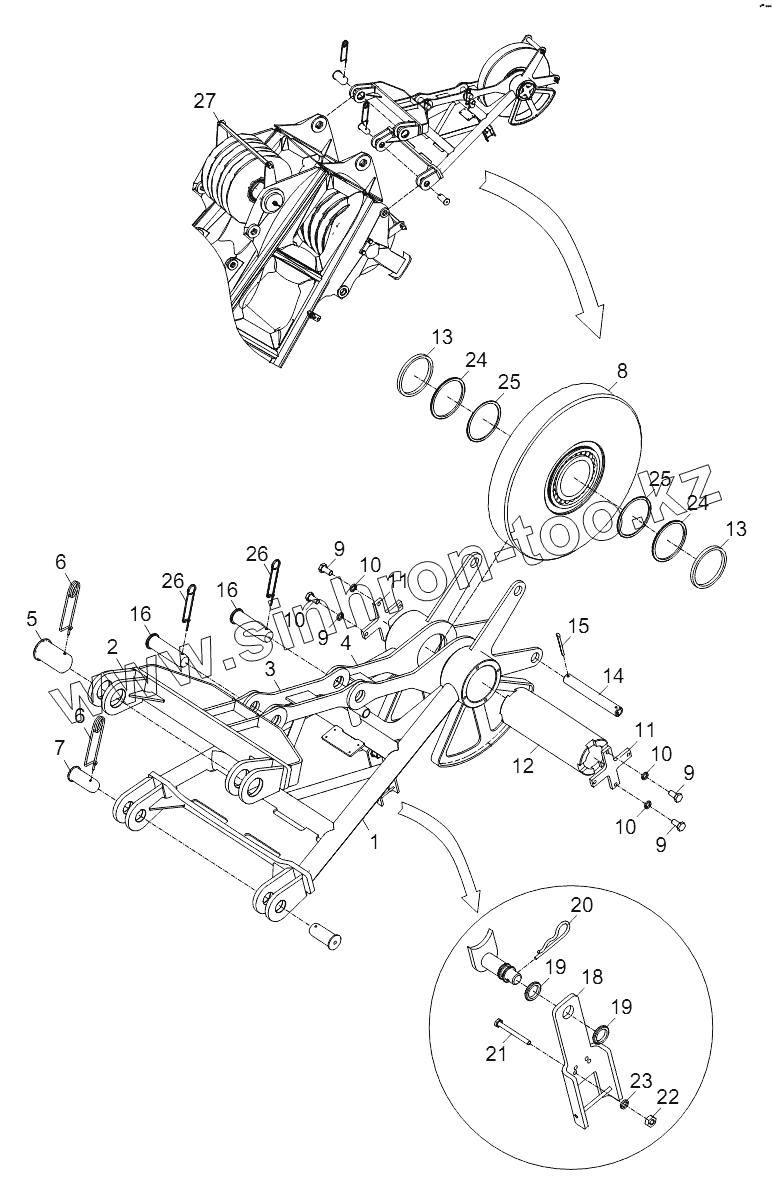

Позиция на иллюстрации	Заводской номер детали		Название детали
00663110101400000	00663110101400000		Tip boom assy
1	00663110101410000		Connecting support
2	00663050100620000		Connecting support
3	00663050100630000		Double anchoring rod
4	00663110101420000		Anchoring rod
5	00663000100001162		Pin spindle
6	00663300100001230		Retaining pin
7	00663020100001010		Pin spindle
8	00663110100220000		Nylon pulley assy
9	1040000116		Bolt
10	1040300067		Washer
11	00663050100601010		Shaft end retaining plate
12	00663050100601020		Shaft
13	00663300100001010		Spacing sleeve
14	00663110101401010		Rope guard tube
15	1040500057		Pin
16	00663406601201020		Pin spindle
17	204110014		Lithium-based Grease
18	00663400100410000		Mounting bracket
19	00663200102401010		Pad
20	006340000032		Spring-loaded pin
21	1040000304		Bolt
22	1040200100		Nut
23	1040300044		Washer
24	00663306601001071		Spacing sleeve
25	00663407900001140		Spacing sleeve
26	00663065400201010		Retaining pin
27	Mainboomheadassy		Main boom head assy
