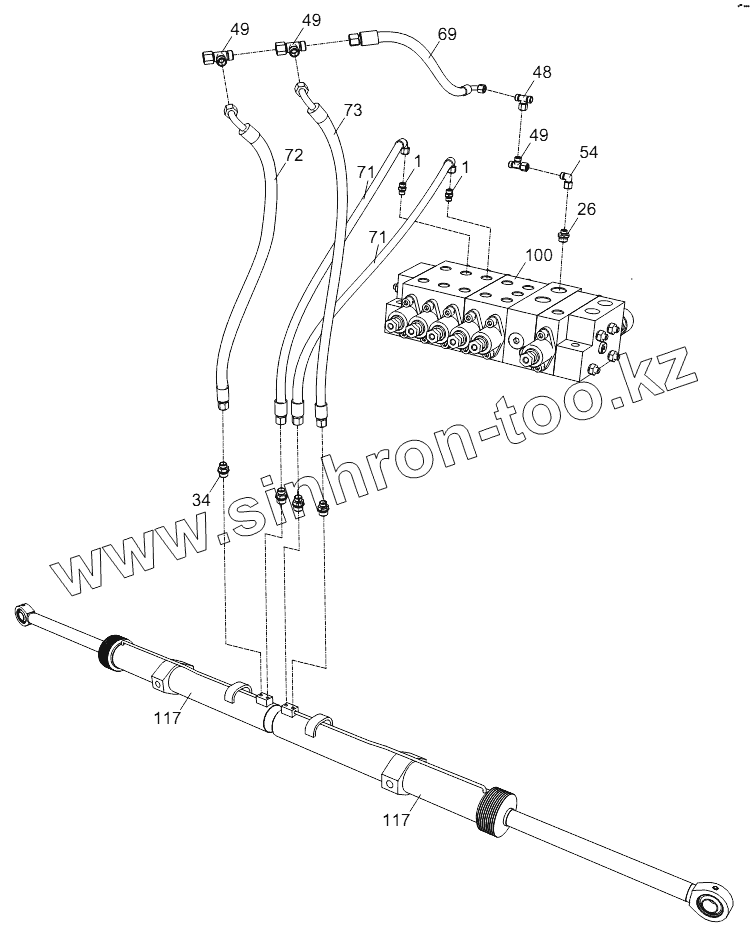

Каталог запасных частей к технике: Zoomlion ZCC1100H. PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
26
34
34
48
49
49
49
54
69
71
71
72
73
100
117
117
Позиция на иллюстрации Заводской номер детали Название детали
00663111700000000 00663111700000000 Pipe layout – undercarriage hydraulic system
1 1140100692 Fitting
26 1140101790 Pipe fitting
34 1140100598 Fitting
48 1140100649 Fitting
49 1140100647 Fitting
54 1140100597 Fitting
69 1140218484 Hose assy
71 1140203041 Hose assy
72 1140220545 Hose assy
73 1140207151 Hose assy
100 1010300307 Undercarriage control valve
117 00663118401600000 Crawler carrier extending & retracting cylin der
