Каталог запасных частей к технике: Zoomlion ZCC1100H. MOUNTING CYLINDER D00663118401800000_6400Y

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

5

5

6

7

8

9

10

11

11

12

13

14

15

16

16

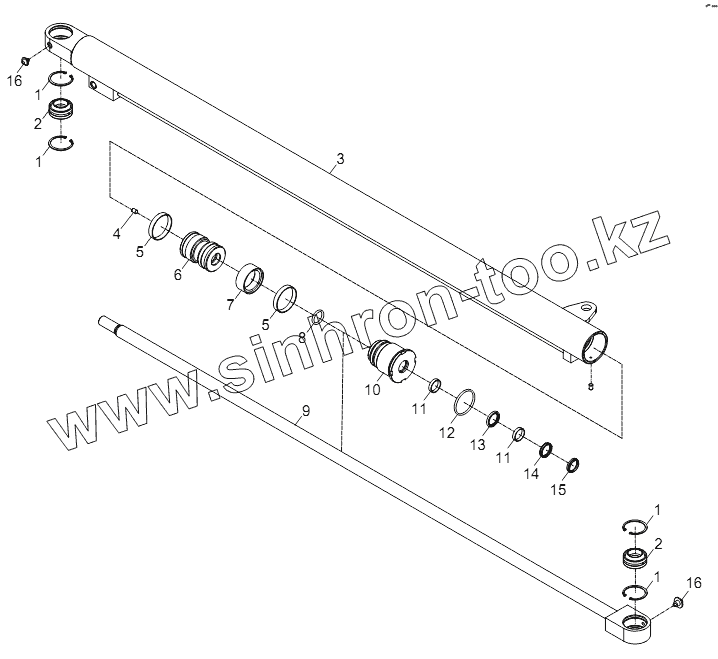

Позиция на иллюстрации	Заводской номер детали		Название детали
00663118401800000	00663118401800000		Mounting cylinder
1	1040301221		Retaining ring
2	1050000136		Centripetal knuckle bearing
3	00663118401801000		Cylinder block
4	1040100366		Screw
5	1081400857		Guide ring
6	00663118401800001		Piston
7	1081002143		DAS combination seal ring
8	1081003695		O-ring
9	00663118401802000		Piston rod
10	00663118401800002		Guide bush
11	1081400830		Guide ring
12	1081200465		O-ring
13	1081002418		Step Seal
14	1081002302		U-ring
15	1081200363		Dust ring
16	1080000270		Oil cup

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
