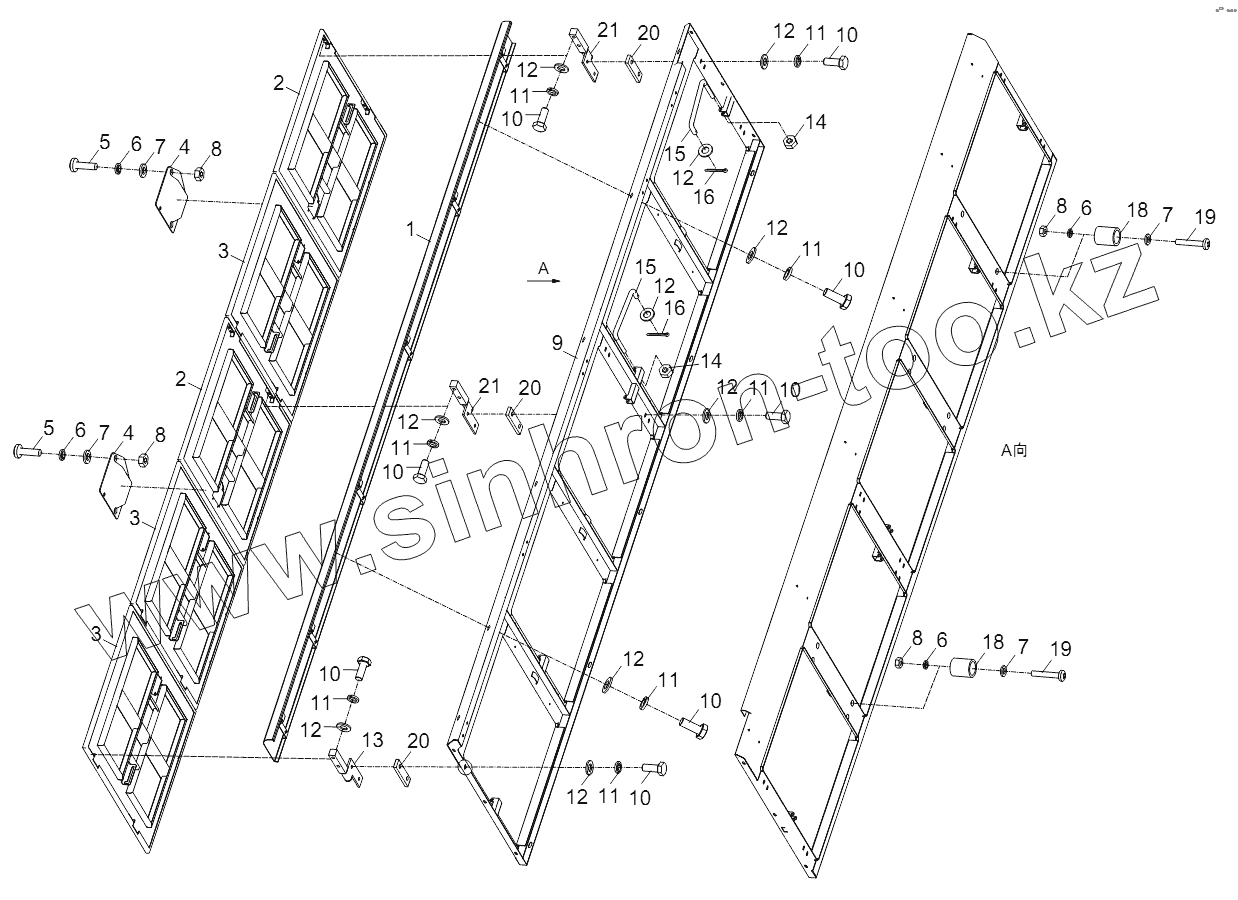

Каталог запасных частей к технике: Zoomlion ZCC1100H. LEFT HOOD D00663110510210000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
14
14
15
15
16
16
18
18
19
19
20
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
00663110510210000 00663110510210000 Left hood
1 00663110510210020 Decorative panel
2 00663110510210030 Door assy I
3 00663110510210040 Door assy II
4 1102500003 Lock
5 1040100052 Screw
6 1040300062 Washer
7 1040300051 Washer
8 1040200111 Nut
9 00663110510210010 Frame of left hood
10 1040000267 Bolt
11 1040300063 Washer
12 1040300066 Washer
13 00663060500210070 Door hinge II
14 1040200192 Nut
15 00663110510211020 Limit stay
16 1040500065 Pin
17 1990300010 Strip, door
18 00663060500211010 Nylon cushion block
19 1040100096 Screw
20 00663110510211010 Iron pad
21 00663060500210060 Door hinge I
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
