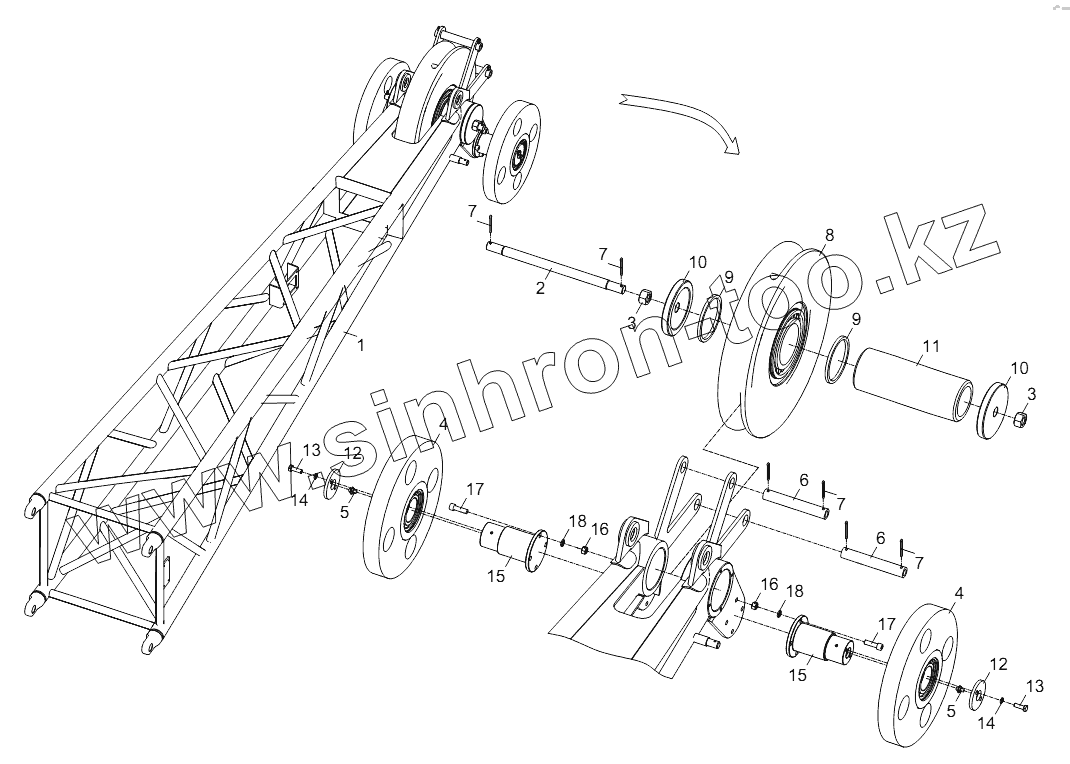

Каталог запасных частей к технике: Zoomlion ZCC1100H. FIXED JIB HEAD ASSY. D00663110200200000Y

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

7

7

8

9

9

10

10

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
00663110200200000	00663110200200000		Main boom head assy
1	00663110200210000		Fixed jib head welded
2	00663020200401030		Threaded rod
3	1040200102		Nut
4	00663020200420000		Running wheel assembly
5	1080000002		Oil cup
6	00663020200401040		Pipe
7	1040500057		Pin
8	00663110100220000		Nylon pulley assy
9	00663020100401120		Spacing sleeve
10	00663100200401040		Top cap
11	00663020200401060		Shaft
12	00663100200401080		Plate
13	1040000090		Bolt
14	1040300067		Washer
15	00663100200401070		Shaft
16	1040200096		Nut
17	1040100089		Screw
18	1040300054		Washer
19	204110014		Lithium-based Grease

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
