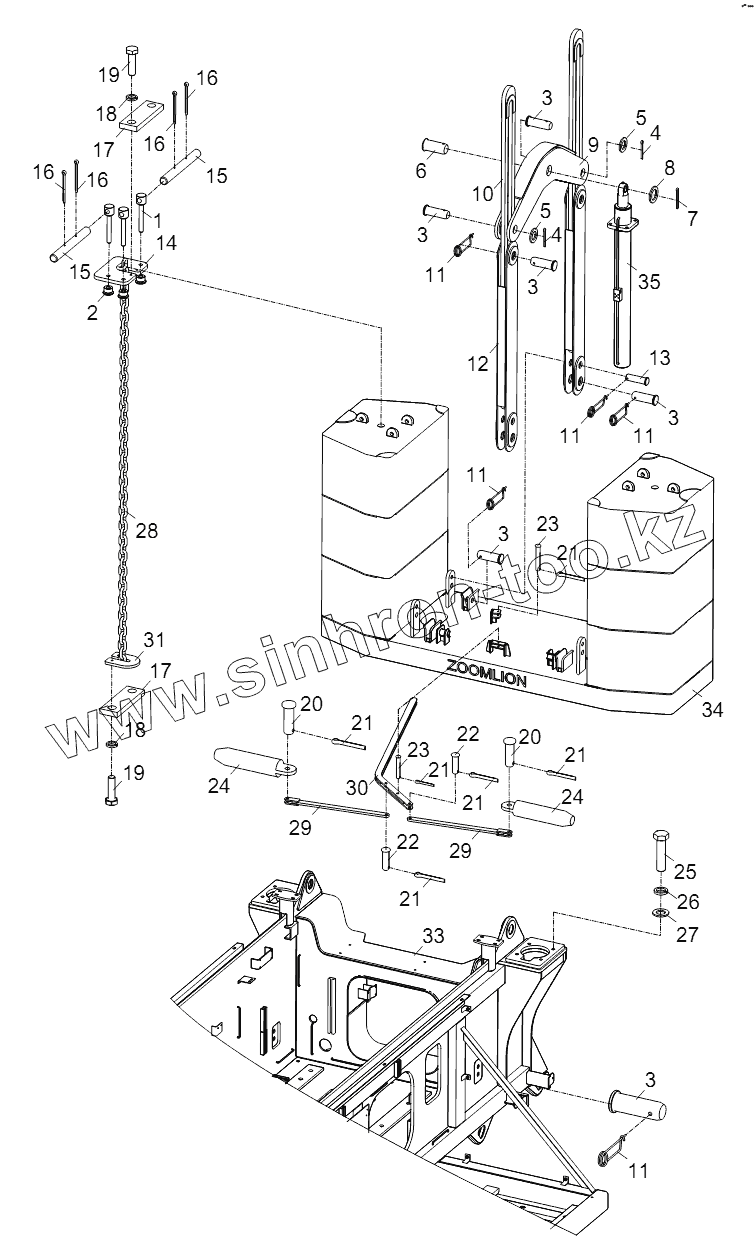

Каталог запасных частей к технике: Zoomlion ZCC1100H. COUNTERWEIGHT ASSEMBLY D00663114900000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
5
5
6
7
8
9
10
11
11
11
11
11
12
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
23
23
24
24
25
26
27
28
29
29
30
31
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
00663114900000000 00663114900000000 Counterweight assembly
1 00663114900200000 Bolt assy
2 00663114900400000 Base seat
3 00663405400801010 Pin spindle
4 1040500222 Pin
5 00663114900001020 Washer
6 00660905400201010 Pin spindle
7 1040500978 Pin
8 00663114900001040 Washer
9 00663114900600000 Support beam
10 00663114900800000 Upper anchoring rod
11 00663300100001230 Retaining pin
12 00663114901000000 Lower anchoring rod
13 00663002800601021 Pin spindle
14 00663114900001060 Plate
15 00663114900001070 Round bar
16 1040500003 Pin
17 00663604900201050 Retaining plate
18 1040300067 Washer
19 1040001590 Bolt
20 1040500150 Pin spindle
21 1040500051 Pin
22 1040500058 Pin
23 1040500105 Pin spindle
24 00663114900001080 Shaft
25 1040000089 Bolt
26 1040300038 Washer
27 1040300106 Washer
28 1090900102 Counterweight chain
29 00663114901200000 Connecting rod
30 00663114901400000 Connecting plate
31 00663114900001110 Plate
32 204110014 Lithium-based Grease
33 Slewingtable Slewing table and its attachments assy weld ed
34 Counterweight Counterweight
35 Cylinder Cylinder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
