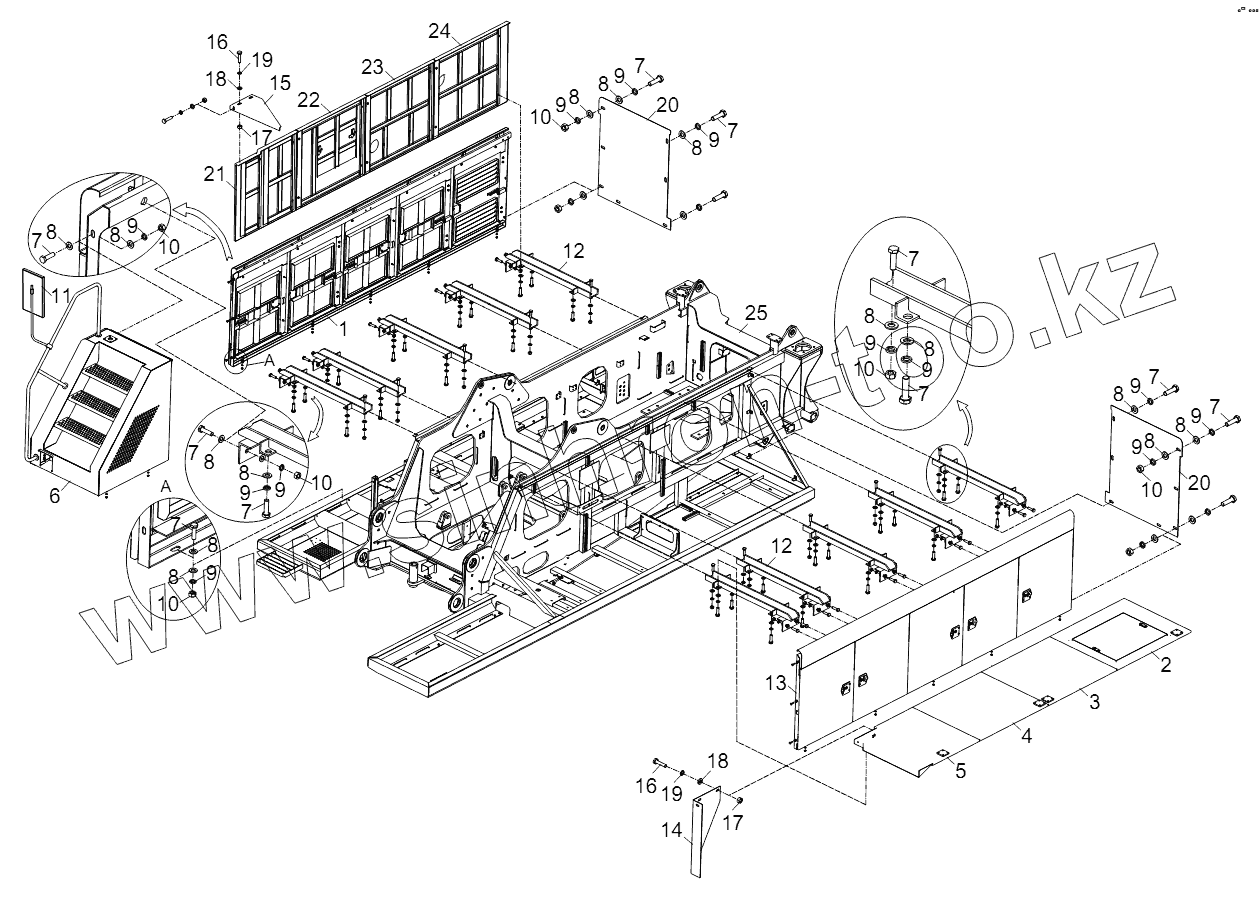

Каталог запасных частей к технике: Zoomlion ZCC1100H. BOARDING INSATLLATION D00663110510200000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
00663110510200000 00663110510200000 Boarding insatllation
1 00663110510220000 Right hood
2 00663110510240000 Platform
3 00663110510250000 Platform
4 00663110510260000 Platform
5 00663110510270000 Platform
6 00663110510230000 Front section of right hood
7 1040000122 Bolt
8 1040300061 Washer
9 1040300067 Washer
10 1040200113 Nut
11 1139900416 Reflector
12 00663110510320000 Support
13 00663110510210000 Left hood
14 00663110510201020 Plate
15 00663110510201030 Plate
16 1040000076 Bolt
17 1040200111 Nut
18 1040300051 Washer
19 1040300062 Washer
20 00663110510201010 Rear seal plate
21 00663110510310000 Platform
22 00663110510300000 Platform
23 00663110510290000 Platform
24 00663110510280000 Platform
25 00663110400000000 Slewing table attachments welded
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
