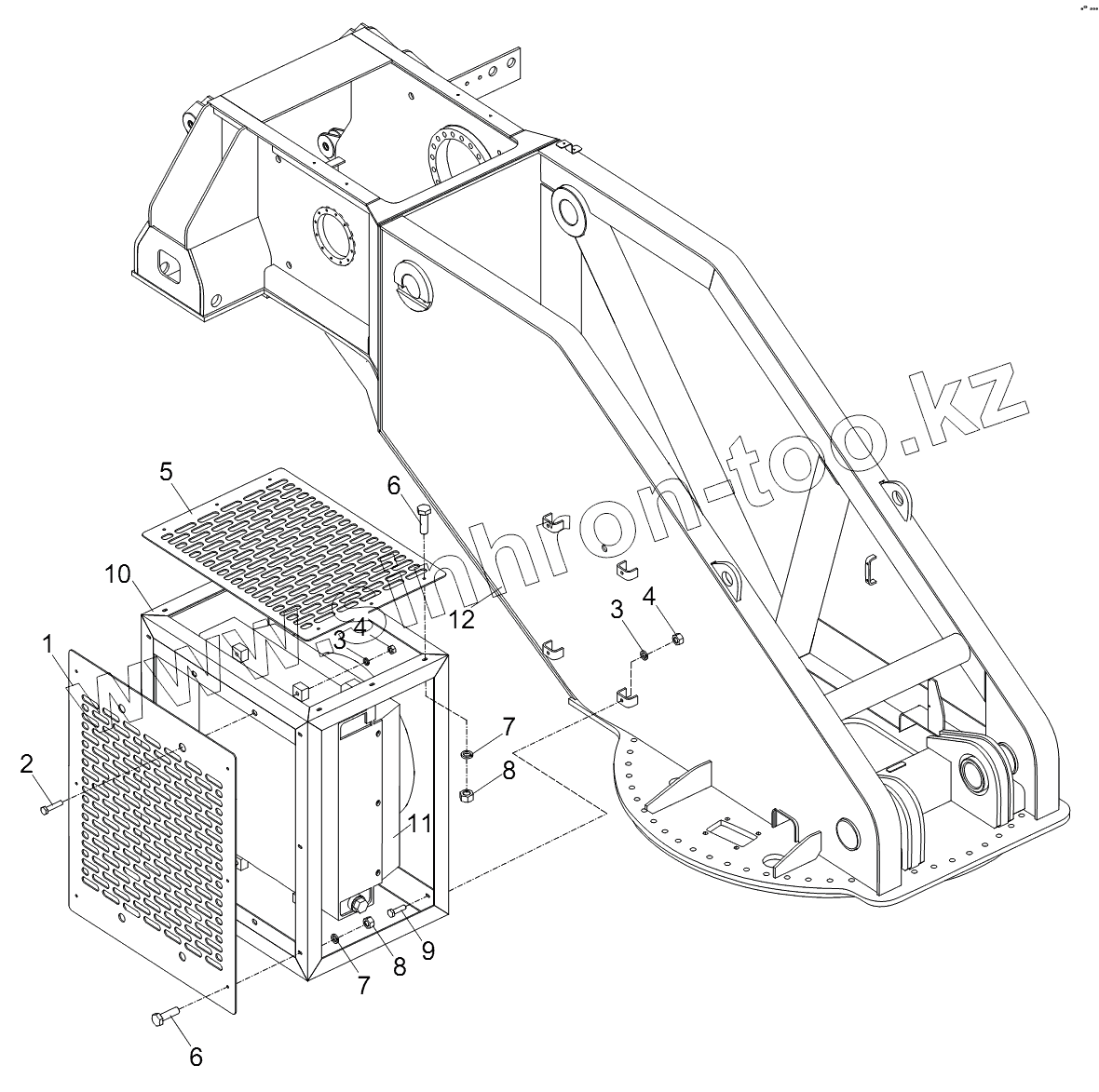

Каталог запасных частей к технике: Zoomlion RT-75. HYDRAULIC OIL RADIATOR INSTALLATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
00756114801000000 00756114801000000 Hydraulic oil radiator installation
1 00756114801001011 Mesh plate 1
2 1040000159 Bolt
3 1040300067 Washer
4 1040200113 Nut
5 00755904830201021 Mesh plate 2
6 1040000118 Bolt
7 1040300060 Washer
8 1040200107 Nut
9 1040000122 Bolt
10 00756114801010000 Mounting bracket, hydraulic oil radiator
11 1010400111 Radiator
12 Slewing Slewing table and its attachments welded assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
