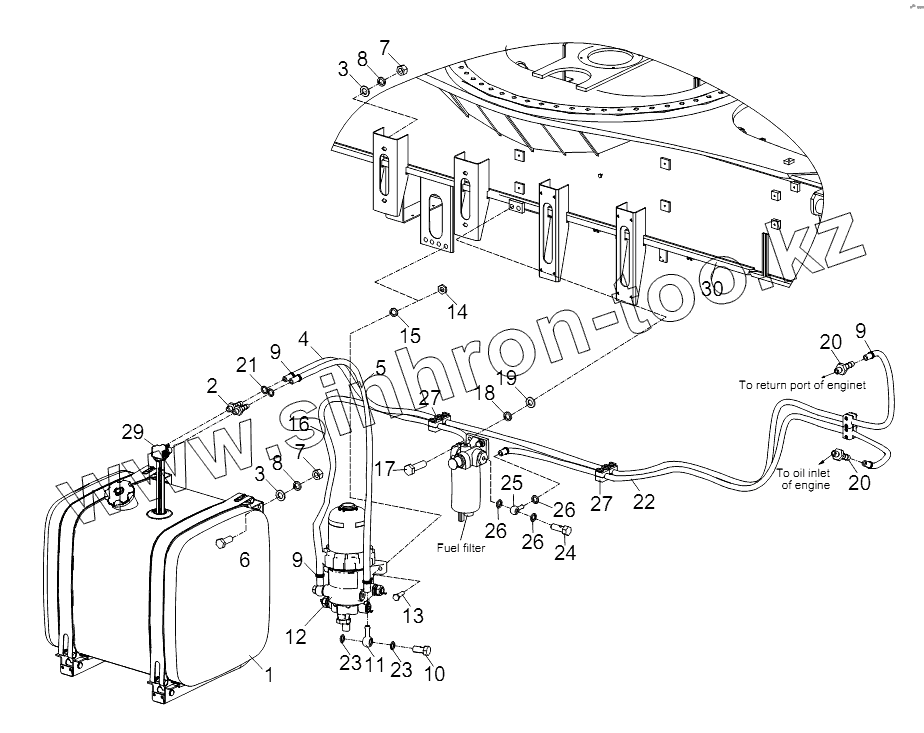

Каталог запасных частей к технике: Zoomlion RT-75. FUEL SUPPLY SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

9

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

23

24

25

26

26

26

27

27

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
00758111110000000	00758111110000000		Fuel supply system
1	1011300066		Fuel tank assembly
2	00757911100001021		Oil inlet fitting, fuel tank
3	1040300052		Washer
4	00757911100001030		Delivery hose
5	00758111110001010		Oil inlet pipe 1
6	1040000082		Bolt
7	1040200110		Nut
8	1040300065		Washer
9	1990200518		Worm clamp
10	00679501100001060		Fitting bolt
11	00679501100001050		Fitting
12	1019900462		Water separator
13	1040000100		Bolt
14	1040200105		Nut
15	1040300067		Washer
16	00758111110001020		Oil inlet pipe 2
17	1040000101		Bolt
18	1040300054		Washer
19	1040300041		Washer
20	00757911100001040		Fuel filter fitting
21	1040301536		Combination washer
22	00758111110001030		Oil inlet pipe 3
23	1081000008		Combination seal washer
24	00757911100001090		Fitting bolt
25	00757911100001100		Fitting
26	1040301535		Combination seal washer
27	1990200046		Pipe clamp
28	1990200006		Nylon strap
29	1019900893		Oil level sensor
30	Chassis		Chassis attachments welded

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
