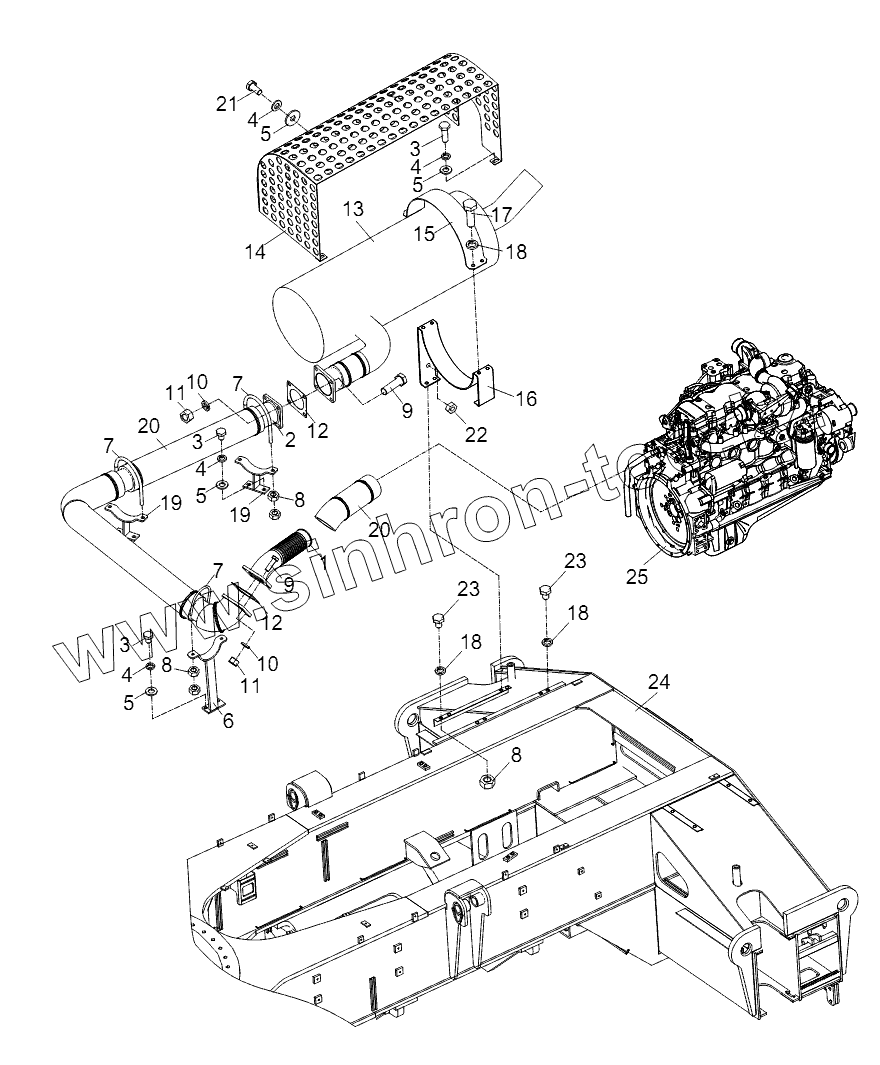

Каталог запасных частей к технике: Zoomlion RT-75. EXHAUST SYSTEM
1
2
3
3
3
4
4
4
4
5
5
5
5
6
7
7
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00758111220000000 | 00758111220000000 | Exhaust system | |
| 1 | 00758111210200000 | Exhaust pipe assy I | |
| 2 | 00758111210400000 | Exhaust elbow assy II | |
| 3 | 1040000116 | Bolt | |
| 4 | 1040300067 | Washer | |
| 5 | 1040300533 | Washer | |
| 6 | 00758111210600000 | Exhaust pipe bracket I | |
| 7 | 00758111210001010 | U-type clamp | |
| 8 | 1040200192 | Nut | |
| 9 | 1040000101 | Bolt | |
| 10 | 1040300054 | Washer | |
| 11 | 1040200758 | Nut | |
| 12 | 00758111210001030 | Sealing pad | |
| 13 | 00758111220001010 | Silencer assy | |
| 14 | 00757911001600002 | Silencer housing | |
| 15 | 00757901200001030 | Silencer bracket I | |
| 16 | 00758111211400000 | Silencer bracket II assy | |
| 17 | 1040001186 | Bolt | |
| 18 | 1040300063 | Washer | |
| 19 | 00758111210800000 | Exhaust pipe bracket II | |
| 20 | 00758111211000000 | Heat-insulating sleeve, exhaust pipe | |
| 21 | 1040000090 | Bolt | |
| 22 | 1040200113 | Nut | |
| 23 | 1040000239 | Bolt | |
| 24 | Chassisframe | Chassis frame assembly | |
| 25 | Engine | Engine |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
