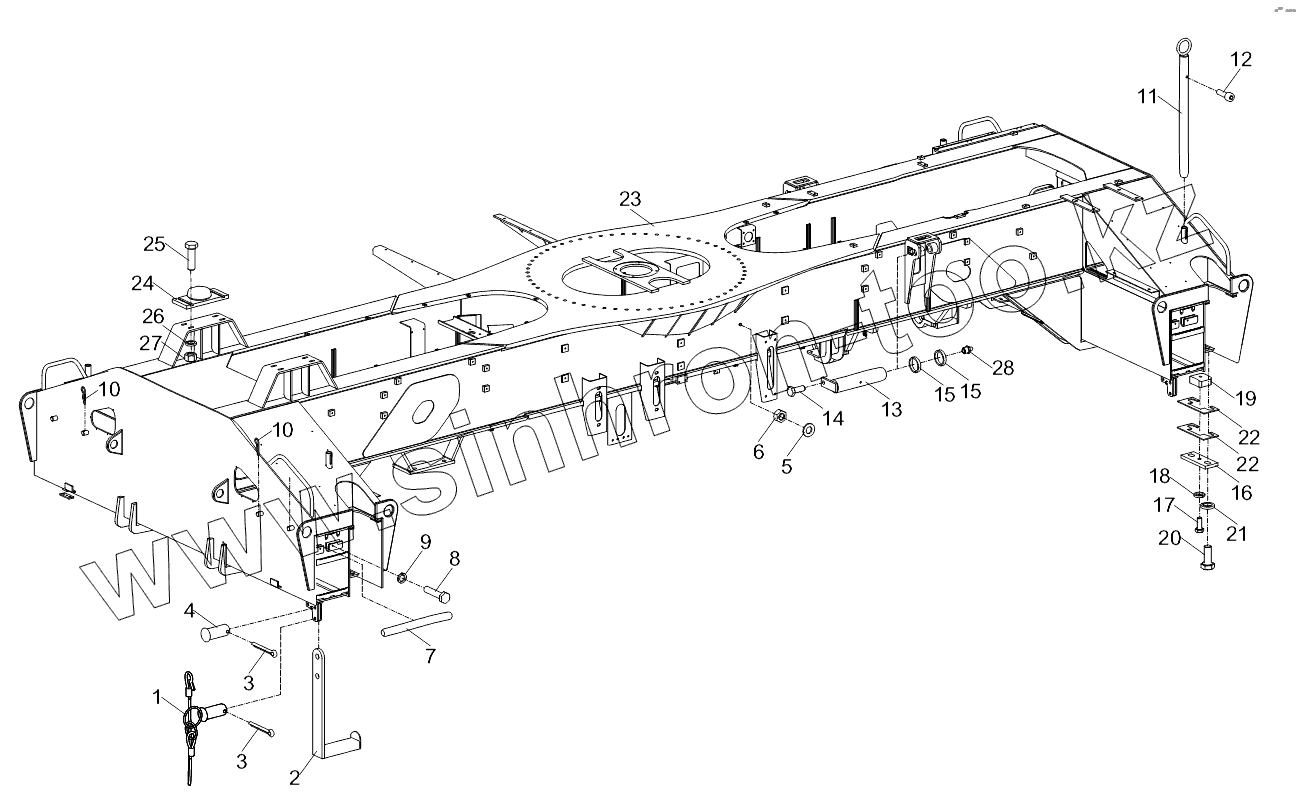

Каталог запасных частей к технике: Zoomlion RT-75. CHASSIS FRAME ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
00758112820000000 00758112820000000 Chassis frame assembly
1 00757917810640000 Securing device
2 00757917810630000 Stair welded
3 1040500063 Pin
4 1040500390 Pin
5 1040300533 Washer
6 1040200759 Nut
7 00758112800001050 Outrigger cylinder pin
8 1040000159 Bolt
9 1040300067 Washer
10 006340000029 Spring-loaded pin
11 00758112801400000 Outrigger retaining pin
12 1040100122 Screw
13 00758112801600000 Suspension cylinder pin 2
14 1040000114 Bolt
15 00758112800001040 Adjusting pad
16 00758112800001071 Outrigger shim 2
17 1040000267 Bolt
18 1040300063 Washer
19 00758112800001060 Outrigger shim 1
20 1040000093 Bolt
21 1040300054 Washer
22 00758112800001080 Outrigger shim 3
23 00758117420000000 Chassis frame and its attachments welded ass y.
24 00758307800625000 Pad
25 1040000176 Bolt
26 1040300068 Washer
27 1040200112 Nut
28 1080000007 Oil cup
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
