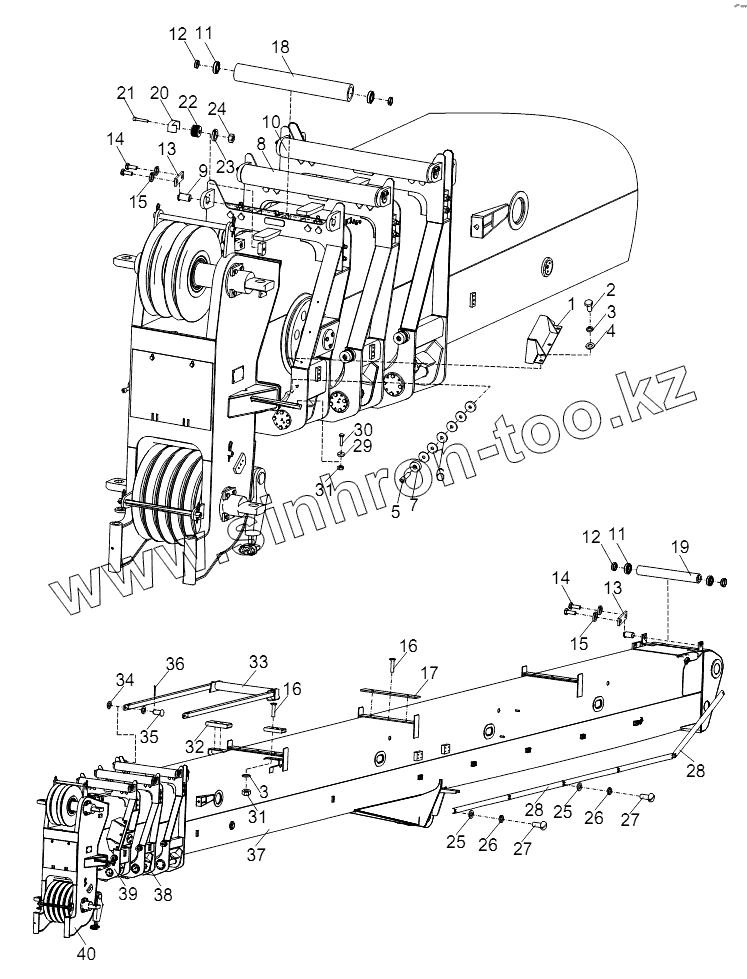

Каталог запасных частей к технике: Zoomlion RT-55. MAIN BOOM ASSY D00755900100000001Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
00755900100000001 00755900100000001 Main boom assy
1 00755900100200000 Pulley housing
2 1040000098 Bolt
3 1040300063 Washer
4 1040300066 Washer
5 1040100028 Screw
6 00755900100400000 Adjusting pad
7 00755900100001010 Pressure plate
8 00755900100001020 Drum
9 00755900100001030 Pin
10 00755900100001040 Drum
11 1050200261 Deep grooved ball bearing
12 00755900100001050 Spacer sleeve
13 006340000013 Baffle 30
14 1040000109 Bolt
15 1040300062 Washer
16 1040100158 Screw
17 00755900100001060 Plate
18 00755900100001070 Drum
19 00755900100001080 Drum
20 00755900100001090 Aligning block
21 1040100208 Screw
22 1040300211 Washer
23 1040200113 Nut
24 1040300067 Washer
25 1040300060 Washer
26 1040300048 Washer
27 1040100900 Screw
28 00755900100001101 Grooved plate
29 00755900100001170 Guide pulley of cable
30 1040000111 Bolt
31 1040200192 Nut
32 00755900100001181 Pad
33 00755900100600000 Rope guide assy
34 1040300106 Washer
35 00755900100001190 Pin
36 1040500057 Pin
37 Boom Basic boom assy
38 Boomsection1 Telescopic boom section 1 assy
39 Boomsection2 Telescopic boom section 2 assy
40 Boomsection3 Telescopic boom section 3 assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
