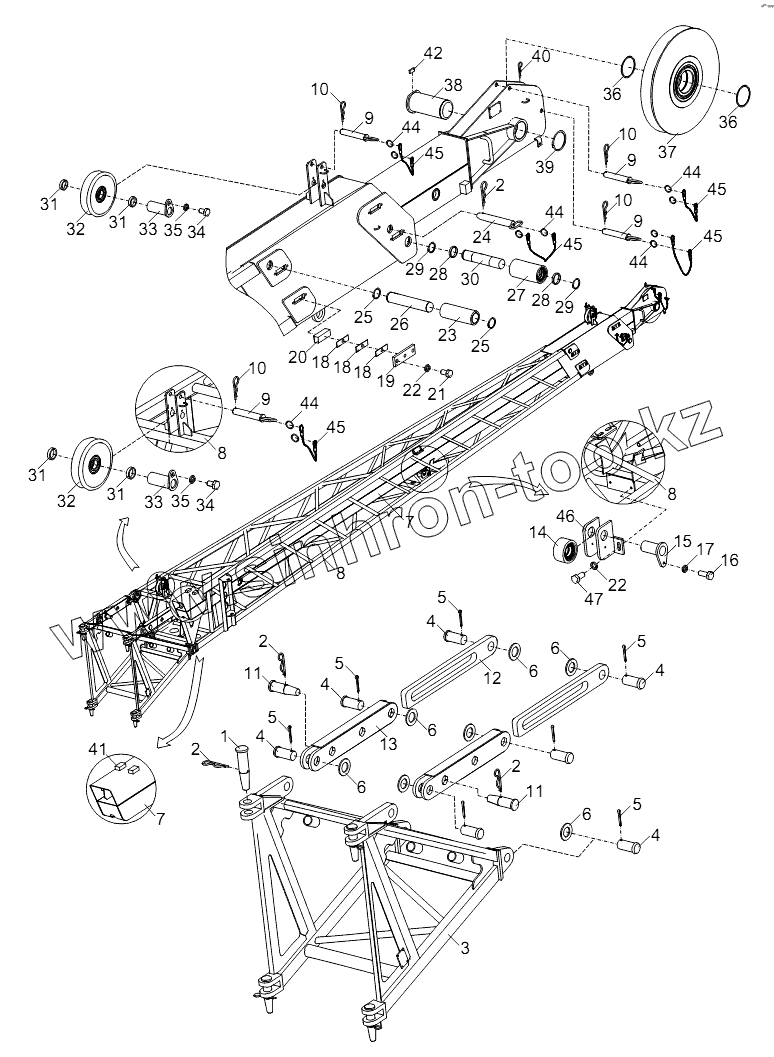

Каталог запасных частей к технике: Zoomlion RT-55. JIB D00755900230000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
25
25
26
27
28
28
29
29
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
44
44
44
44
44
45
45
45
45
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
00755900230000000 00755900230000000 Jib
1 00755900200001011 Pin
2 006340000001 Spring-loaded pin
3 00755900200200000 Adaptor
4 00755900200001020 Pin
5 1040500217 Pin
6 00755900200001060 Washer
7 00755900200400001 Box-shaped jib
8 00755900200600002 Lattice jib
9 00755900230400000 Pin
10 006340000032 Spring-loaded pin
11 00755900200001070 Pin
12 00755900200001080 Plate
13 00755900200800000 Pull bracket
14 00755900201000001 Roller
15 00755900201200001 Pin
16 1040000267 Bolt
17 1040300063 Washer
18 00755900200001090 Pad
19 00755900200001100 Plate
20 00755900200001110 Slide block
21 1040000093 Bolt
22 1040300054 Washer
23 00755900201400000 Drum
24 00755900201600000 Pin
25 1040300017 Retainer ring
26 00755900200001120 Pin
27 00755900201800000 Roller
28 00755900200001140 Bushing
29 1040300018 Retainer ring
30 00755900200001150 Pin
31 00755900200001160 Shaft ring
32 00755900202000000 Pulley assy
33 00755900202200000 Shaft
34 1040000132 Bolt
35 1040300067 Washer
36 00755900200001170 Spacer sleeve
37 00755908800600000 Pulley assy
38 00755900200001180 Hollow shaft
39 1040300143 Retainer ring
40 006340000025 Retaining pin
41 00755900200001190 Stop block
42 00755900200001200 Plate
43 204110014 Lithium-based Grease
44 1999900003 Key ring
45 00755901310001010 Wire rope
46 00755900230200000 Carrier
47 1040001805 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
