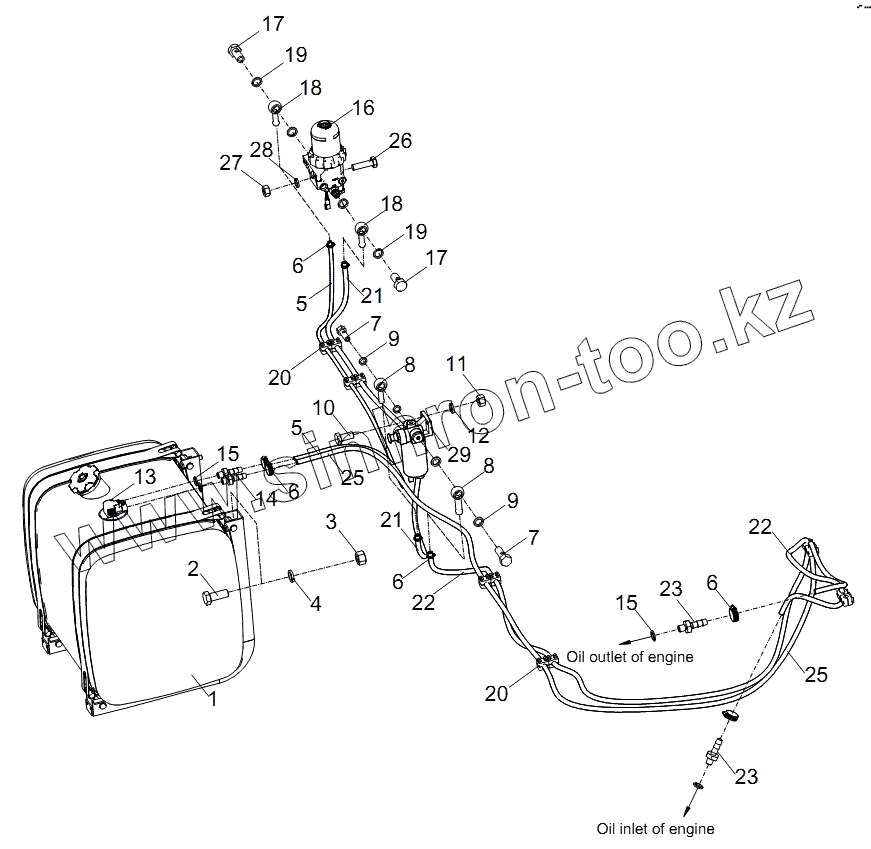

Каталог запасных частей к технике: Zoomlion RT-55. FUEL SUPPLY SYSTEM D00757911100000002Y

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

6

7

7

8

8

9

9

10

11

12

13

14

15

15

16

17

17

18

18

19

19

20

20

21

21

22

22

23

23

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
00757911100000002	00757911100000002		Fuel supply system
1	1011300066		Fuel tank assembly
2	1040000082		Bolt
3	1040200110		Nut
4	1040300065		Washer
5	00757911100001020		Return pipe
6	1990200518		Worm clamp
7	00757911100001090		Fitting bolt
8	00757911100001100		Fitting
9	1040301535		Combination seal washer
10	1040000069		Bolt
11	1040200096		Nut
12	1040300054		Washer
13	1019900893		Oil level sensor
14	00757911100001021		Oil inlet fitting, fuel tank
15	1040301536		Combination washer
16	1019900462		Water separator
17	00679501100001060		Fitting bolt
18	00679501100001050		Fitting
19	1081000008		Combination seal washer
20	1990200046		Pipe clamp
21	00757911100001060		Delivery hose I
22	00757911100001070		Delivery hose II
23	00757911100001040		Fuel filter fitting
24	1990200006		Nylon strap
25	00757911100001030		Delivery hose
26	1040000122		Bolt
27	1040200113		Nut
28	1040300067		Washer
29	Fuelfilter		Fuel filter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
