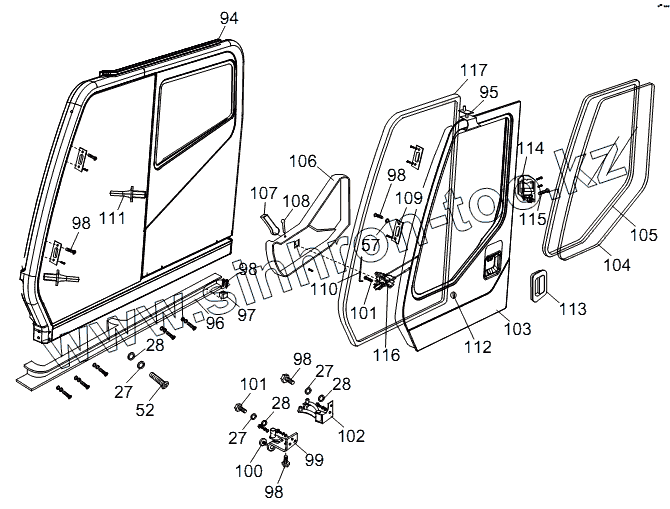

Каталог запасных частей к технике: Zoomlion RT-55. DRIVER'S CAB (DOOR ASSY) D1130000414_100037Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
27
27
27
28
28
28
52
57
94
95
96
97
98
98
98
98
98
99
100
101
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
Позиция на иллюстрации Заводской номер детали Название детали
1130000414 1130000414 Driver's cab
27 1139801137 Spring washer
28 1139801138 Flat washer
52 1139802099 Bolt
57 1139801144 Flat washer
94 1139802121 Roller guide channel, door
95 1139802122 Articulated hinge bracket assy
96 1139802123 Guide channel, door
97 1139802124 Limit alnico assy
98 1139802098 Bolt
99 1139802125 Fixing bracket assembly assy
100 1139801135 Bearing
101 1040101162 Cross-recessed flat-head screw
102 1139802126 Articulated hinge riveting assy
103 1139802127 Left door
104 1139800856 Left glass, door
105 1139802128 Strip
106 1139802108 Protection plate assy - left door
107 1139802130 Inside handle, left door
108 1139802132 Inside door lock switch
109 1139802133 Positioning block, door
110 1139802135 Connecting rod, inside lock
111 Leftdoorlock Left door lock post
112 1139802379 Lock barrel
113 1139802380 Door outside handle
114 Lockbarrel Lock barrel assy
115 1139802097 Bolt
116 1139802381 Door lock
117 P11300001679 Seal strip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
