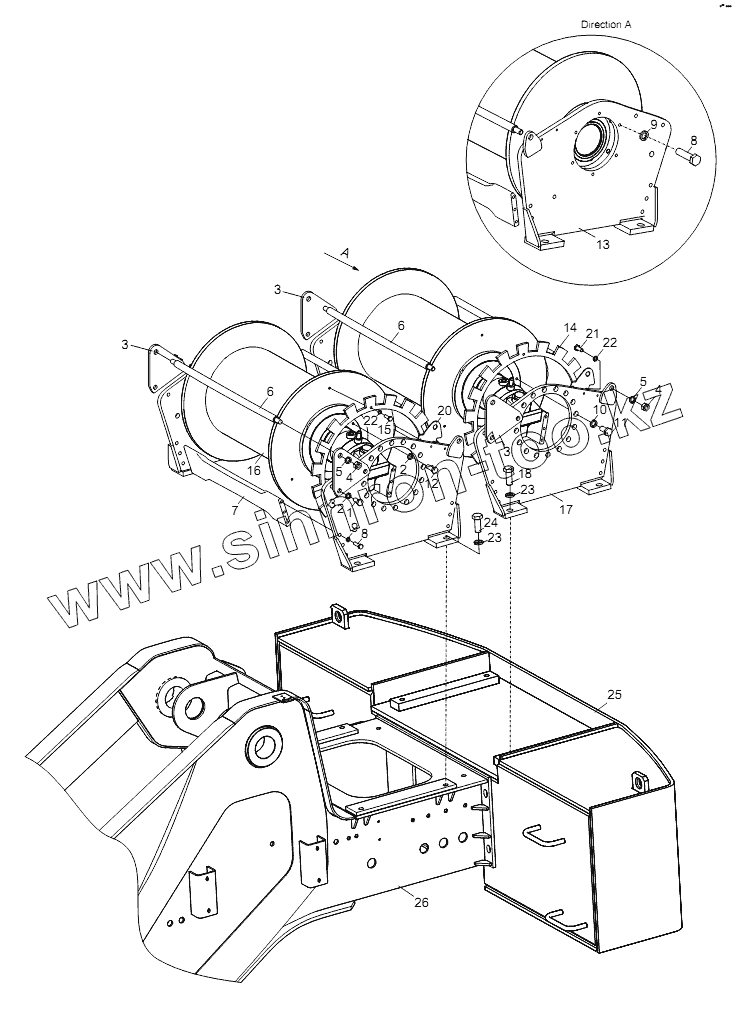

Каталог запасных частей к технике: Zoomlion RT-551 (4x4). WINCH MECHANISM D00755903500000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
20
21
22
22
23
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
00755903500000000 00755903500000000 Winch mechanism
1 1040000016 Bolt
2 1040300065 Washer
3 00755903500001010 Plate
4 1040200366 Nut
5 1040300028 Washer
6 00755903500001020 Rope guard
7 00755903500001030 Plate
8 1040000169 Bolt
9 1040300054 Washer
10 1040000051 Bolt
11 1040300038 Washer
12 1040000198 Bolt
13 00755903500400000 Bracket
14 00755903500001042 Plate
15 1040000018 Bolt
16 1030200945 Winch reducer
17 00755903500800000 Bracket
18 1040000626 Bolt
19 204050019 Industrial closed gear oil
20 00755903500001050 Mounting plate
21 1040000267 Bolt
22 1040300063 Washer
23 1040300049 Seal ring
24 1040000113 Bolt
25 Counterweight Counterweight
26 Slewingtable Slewing table and its attachments assy weld ed
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
