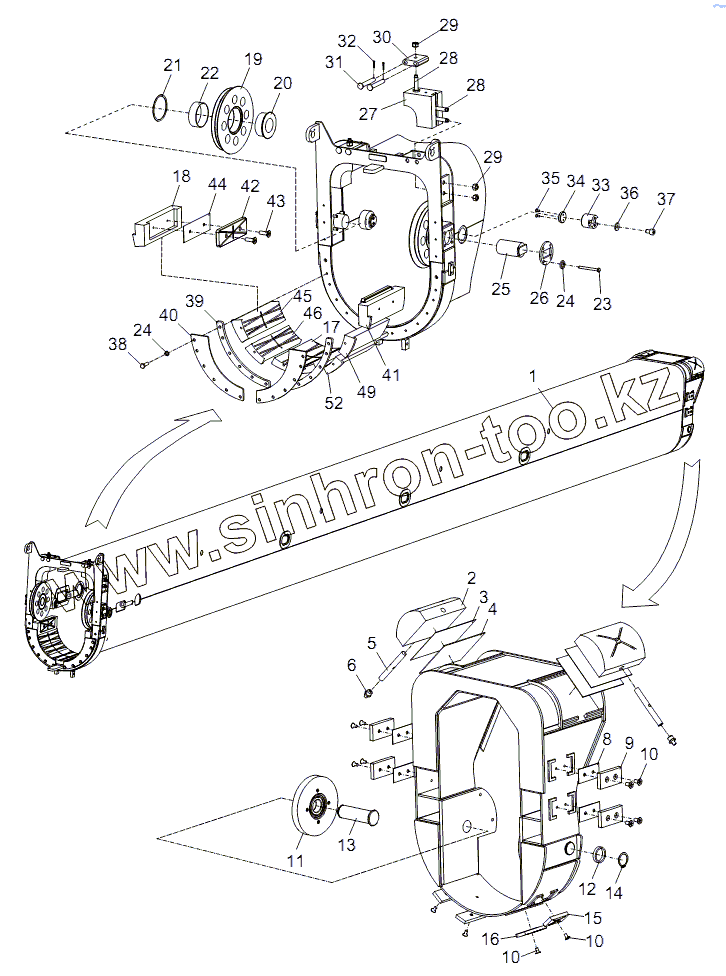

Каталог запасных частей к технике: Zoomlion RT-551 (4x4). TELESCOPIC BOOM SECTION 3 ASSY D00631178810000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
49
52
Позиция на иллюстрации Заводской номер детали Название детали
00631178810000000 00631178810000000 Telescopic boom section 3 assy
1 00631178810200000 Telescopic boom section 3 welded
2 00631208820001010 Slide block
3 00631208820001020 Plate
4 00631208820001070 Plate
5 00631208620001030 Sleeve
6 204040017 Molybdenum disulfide grease
7 1080000001 Oil cup
8 00631148610001040 Pad
9 00631148610001010 Slide block
10 1040100080 Screw
11 00631208800400000 Pulley assy
12 00633230000000133 Spacer ring
13 00631148810001010 Pin
14 1040300096 Retainer ring
15 00631148610001020 Slide block
16 00631148610001030 Slide block
17 00631148510001020 Pin
18 1040500068 Pin
19 00631148510001010 Plate
20 00631178810001010 Slide block
21 00633108500001050 Bolt
22 1040200110 Nut
23 00631148810001080 End cover
24 00631148810001070 Shaft
25 1040000258 Bolt
26 1040300067 Washer
27 00631148810001060 Sleeve
28 00631148810001090 Spacer ring
29 00631148810001050 Sleeve
30 00631148810001040 Pulley
31 00631148820001090 Slide block
32 00631148810001021 Slide block
33 00631148820001100 Slide block
34 00631148810001140 Guide block
35 00631228500001020 Slide block
36 1040100168 Screw
37 1040300209 Washer
38 1040100260 Screw
39 1040000152 Bolt
40 00631148820001070 Closed plate
41 00631148820001080 Pad
42 00630878830001170 Reference block
43 1040100082 Screw
44 00630878830001180 Pad
45 00631148820001110 Slide block
46 00631148820001120 Slide block
47 00631148820001130 Slide block
48 00631148820001140 Slide block
49 00631148820001150 Slide block
50 00631148820001160 Slide block
51 00631148820001170 Slide block
52 00631148820001180 Slide block
53 00631148820001190 Slide block
54 00631148820001200 Slide block
55 00631148820001210 Slide block
56 00631148820001220 Slide block
